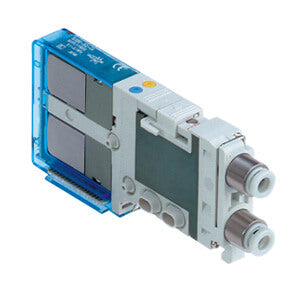

SJ, Électrovanne 4 ports | SJ3560-5CU-C4
€85,16
Passer aux informations sur le produit
SJ, Électrovanne 4 ports | SJ3560-5CU-C4
€85,16
TVA non incluse.
ÉLECTROVANNE 4/2
Initialement développées pour l’industrie des semi-conducteurs, les dernières électrovannes 4 ports de type cassette SJ2000/3000 de SMC permettent aux constructeurs de machines spécialisées de réaliser des économies d’espace et d’énergie. Disponibles en deux tailles compactes, les électrovannes SJ2000 ne mesurent que 7,5 mm de large, tandis que le modèle plus grand, SJ3000, ne mesure que 10 mm. Ces nouvelles électrovannes 4 ports sont conçues sous forme de cassette et utilisent un connecteur à contact latéral. Presque 40 % plus petites que les électrovannes de la série SZ existante de SMC, les modèles SJ2000 et SJ3000 peuvent être combinés dans le même collecteur, qui peut accueillir jusqu’à 24 stations et 32 électrovannes. Compatibles avec les unités d’interface série pour les protocoles CC-Link et DeviceNet, les électrovannes sont dotées d’un mécanisme de verrouillage spécial qui garantit leur maintien en position verrouillée et empêche toute commande accidentelle du débrayage manuel. La facilité d’entretien est assurée par l’ajout, le retrait et le remplacement simples des stations d’électrovannes individuelles, ainsi que par un interrupteur de coupure d’alimentation permettant de désalimenter chaque électrovanne séparément pour son réglage ou son remplacement facile. Les premières études indiquent que les électrovannes SJ2000 et SJ3000 offrent des économies d’énergie impressionnantes allant respectivement jusqu’à 62 % et 75 % par rapport aux électrovannes de la série SZ existante de SMC.
Caractéristiques
- Largeur de l’électrovanne : 10 mm
- Débit : jusqu’à 125 l/min
- Poids de l’électrovanne : 57 à 75 g
- Consommation électrique : 0,15 W (avec circuit d’économie d’énergie), 0,4 W (standard) Tension nominale de la bobine : 12 à 24 VCC.
Spécifications
- Référence : SJ3560-5CU-C4
- Numéro d’article : 00438906
- Type de commande : 5 (centrée sous pression, 3 positions)
- Type : standard
- Spécification du pilote : pilote interne
- Clapet anti-retour de contre-pression : sans
- Spécification de la bobine : standard
- Tension nominale : 5 (24 V CC)
- Spécification commune : +COM
- Entrée du connecteur : C (spécialement conçue pour un câblage centralisé)
- Suppresseur de tension de ligne/de surtension : U [avec suppresseur de tension de ligne/de surtension (type non polarisé)]
- Avec interrupteur : aucun
- Débrayage manuel : type poussé sans verrouillage
- Taille des ports A et B : C4 (raccord à emboîtement à une main ø4, droit)
- Câblage d’électrovanne simple : câblage simple (aucun pour électrovanne simple 2 positions et 3/4 positions)
- Délai : 25 jours
- Pays d’origine : JP
