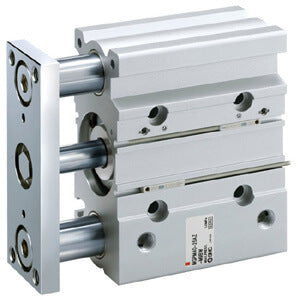

MGP-AZ, vérin compact à tige de guidage, avec amortissement pneumatique – MGPM32TF-100AZ

• Chez SMC, nous avons lancé une version améliorée de notre vérin à guidage de la série MGP, désormais plus compact et doté de nouvelles fonctionnalités. Le nouveau MGP-Z témoigne de notre engagement à investir dans la recherche et le développement continus afin d’affiner et d’améliorer les performances et les fonctionnalités des produits SMC. Le MGP-Z est jusqu’à 17 % plus léger et permet de gagner de la place grâce à des tiges de guidage plus courtes, sans compromettre la diversité des fonctions, la robustesse ni les performances de qualité de la série d’origine. Autre avancée majeure récente : des détecteurs automatiques ronds peuvent désormais être montés directement sur le vérin MGP-Z, sans supports de montage, ce qui réduit les coûts de main-d’œuvre. Le problème fréquent des détecteurs automatiques mal positionnés est également atténué grâce au détecteur automatique statique à indication bicolore D-M9*W de SMC. Le MGP-Z propose de nombreuses options de série : trois types de paliers, quatre modèles de montage et une tuyauterie possible depuis deux directions. Des versions sans cuivre ni fluor sont également disponibles. Adapté à de nombreux secteurs, notamment l’automatisation générale et l’automobile, il convient à diverses applications : poussoir et élévateur à déplacement fluide, application d’une charge latérale pour faire office de butée en cas de choc ou réduction du déplacement de la plaque.

Caractéristiques principales

• Avec amortissement pneumatique.
• 3 types de paliers au choix : palier lisse, palier à douille à billes et palier à douille à billes de haute précision.
• Compacité et légèreté
• Diamètre d’alésage : 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Courses de 10 à 400 mm (selon le diamètre d’alésage)
• Les détecteurs automatiques peuvent être montés sur 2 surfaces.

Caractéristiques techniques

• Type de palier : M (palier lisse)
• Diamètre d’alésage : Ø32 mm
• Type de filetage des orifices : TF [G]
• Course : 100 mm
• Détecteur automatique : sans détecteur
• Câble de sortie ou connecteur précâblé : 0,5 m [ou aucun en l’absence de détecteur]
• Quantité : 2 pièces [ou aucune en l’absence de détecteur]
• Fabrication sur commande : aucune

Informations complémentaires

• Référence : MGPM32TF-100AZ
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : CN
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
