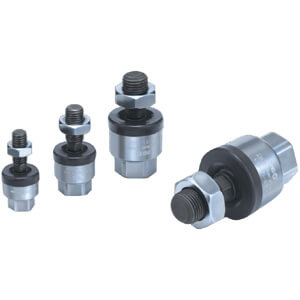

JC, Joint flottant, Semi-standard, Type léger – JC20-8-100

• Nous sommes ravis d'annoncer l'arrivée de la série JC, un joint flottant léger qui vient compléter notre gamme existante pour vérins pneumatiques. L'une des caractéristiques clés est le corps en aluminium du JC, qui permet une réduction de poids allant jusqu'à 30 %, diminuant ainsi les forces d'inertie et les charges latérales exercées sur les actionneurs pendant leur fonctionnement. Le joint est également protégé par un couvercle anti-poussière, ce qui prolonge sa durée de vie. Avec un angle de rotation de ±5° et une excentricité admissible de ±0,5 à 1 mm, le JC est conçu pour compenser tout désalignement pouvant survenir entre la pièce à usiner et le vérin. Cette capacité d'absorption des écarts réduit l'usure des vérins et prolonge leur durée de service. Il peut fonctionner avec une force de traction/compression maximale de 3100 N pour des diamètres de vérin allant de 20 à 63 mm et des tailles de filetage de M8x1,25 à M18x1,5. La série JC est idéale pour tout vérin pneumatique dont le joint doit absorber un décentrage ou un défaut de parallélisme entre le vérin et l'organe entraîné.

Caractéristiques principales

• Semi-standard/Taille nominale du filetage.

Spécifications

• Diamètre : ø20
• Filetage nominal : M8 x 1

Informations complémentaires

• Référence : JC20-8-100
• Délai de livraison (jours) : 19
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Modèle CAO
• Manuel d'utilisation
