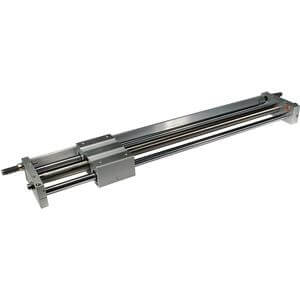

CY1L, Vérin sans tige à couplage magnétique, palier à billes – CY1L32TFH-200

• Sans fuite externe, la série CY peut être utilisée dans de nombreux environnements variés. Les cylindres à couplage magnétique offrent une large gamme d’applications et permettent d’économiser de l’espace de montage. Les charges et les moments sont possibles grâce à l’utilisation de guides intégrés. Divers guides peuvent être utilisés pour obtenir la précision nécessaire ou le moment admissible requis pour votre application. La série CY est disponible en 9 diamètres d’alésage, de 6 mm à 63 mm, avec des courses standard allant jusqu’à 1 000 mm. Les 5 variantes de modèle offrent le choix d’application le plus large. Les capteurs automatiques sont intégrés de série.

Caractéristiques principales

• Type de coulisse : roulement à billes
• Diamètres d’alésage : 6, 10, 15, 20, 25, 32 et 40 (mm)
• Courses de 50 mm à 1 000 mm
• Disponible avec une force de maintien magnétique élevée ou faible
• Disponible avec des amortisseurs
• Compatible avec des capteurs automatiques

Spécifications

• Diamètre d’alésage : 32 mm
• Course : 200
• Fil de raccordement ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de capteur)
• Nombre : 2 pièces (ou aucun en l’absence de capteur)
• Filetage des orifices : TF (G)
• Réglage : boulon de réglage
• Force de maintien magnétique : H (grande force de maintien)
• Capteur automatique : aucun

Informations complémentaires

• Référence : CY1L32TFH-200
• Délai (jours) : 31
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
