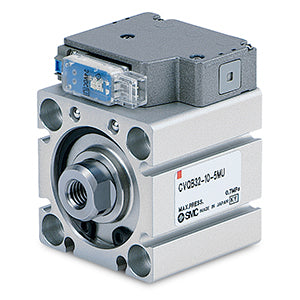

CVQ (ø32), vérin compact avec électrovanne – CVQB32-30M-5MOU

• Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour les applications de poussée et de serrage disposent désormais d’une solution permettant de gagner de la place et du temps avec le lancement de la nouvelle gamme de vérins et de distributeurs série CVQ de SMC. Conçu à l’origine pour offrir un système compact unique combinant vérin et distributeur, les ingénieurs de SMC, leader mondial, ont simplement associé leur vérin compact CQ2 le plus populaire et leur électrovanne V100 pour les réunir littéralement en une seule unité. Grâce à cette approche innovante, la nouvelle gamme de vérins CVQ permet de gagner considérablement de la place, puisqu’il n’est pas nécessaire de prévoir un espace pour le distributeur ni pour la tuyauterie requise. La suppression de la tuyauterie offre également d’autres avantages en matière de performances, comme une réduction de la perte de charge et de la consommation d’air — jusqu’à 37 % par cycle — ainsi qu’une amélioration de la vitesse de réponse par rapport aux configurations précédentes associant un vérin et un distributeur séparés. En tant qu’unité monobloc, le nouveau CVQ ne nécessite que trois raccordements de tuyauterie, contre sept auparavant, ce qui réduit le temps de travail nécessaire à l’installation comme à la maintenance. La série CVQ associe actuellement un vérin compact à double effet, disponible avec des alésages de 32, 40, 50 ou 63 mm, pour les applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, et un distributeur 2 positions, étanche à la poussière selon l’indice IP40 et disponible en versions basse consommation 24 ou 12 V.

Caractéristiques principales

• Gain de place.
• Économies d’énergie.
• Gain de temps de main-d’œuvre.
• Vitesse de réponse améliorée.
• Différentes orientations de raccordement possibles.
• Diamètre d’alésage (mm) : 32, 40, 50, 63.
• Course (mm) : 5~100.

Caractéristiques techniques

• Montage : B (trous traversants)
• Diamètre d’alésage : 32 mm
• Course : 30
• Option : M (filetage mâle en bout de tige)
• Détecteur automatique : aucun détecteur
• Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Quantité : 2 pièces (ou aucune en l’absence de détecteur)
• Tension nominale : 5 (24 V CC)
• Raccordement électrique : MO (connecteur à fiche M, sans connecteur)
• Protection contre les surtensions : U [voyant/protection contre les surtensions (type non polarisé)]
• Commande manuelle : poussoir non verrouillable
• Raccordement : standard
• Filetage des orifices : Rc (alésages 32 et 40 : M5 ; alésages 50 et 63 : Rc)

Informations complémentaires

• Référence : CVQB32-30M-5MOU
• Délai de livraison (jours) : 34
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090
