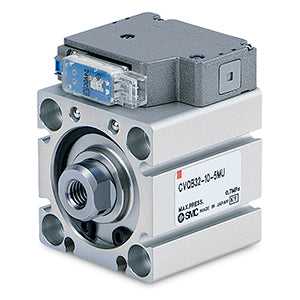

CVQ (ø32), vérin compact avec électrovanne – CVQB32-10-5MOU

• Les constructeurs de machines qui utilisent traditionnellement un vérin et une électrovanne pour les applications de poussée et de serrage disposent désormais d’une solution permettant de gagner de la place et du temps avec le lancement de la nouvelle gamme de vérins et de distributeurs Série CVQ de SMC. Conçu à l’origine pour fournir un système compact tout-en-un associant vérin et distributeur, ce produit résulte d’une idée simple des ingénieurs de SMC, leader mondial : assembler leur vérin compact CQ2 le plus populaire et leur électrovanne V100 dans une seule unité. Grâce à cette approche innovante, la nouvelle gamme de vérins CVQ permet un gain de place considérable, puisqu’il n’est plus nécessaire de prévoir de l’espace pour le distributeur ou la tuyauterie requise. La suppression de la tuyauterie permet également d’améliorer les performances : réduction de la perte de charge et de la consommation d’air — jusqu’à 37 % par cycle — ainsi qu’une meilleure vitesse de réponse par rapport aux configurations précédentes avec vérin et distributeur séparés. En tant qu’unité monobloc, le nouveau CVQ ne nécessite que trois raccordements de tuyauterie, contre sept auparavant, ce qui réduit le temps de main-d’œuvre nécessaire à l’installation et à la maintenance. La série CVQ associe actuellement un vérin compact double effet, disponible avec des alésages de 32, 40, 50 ou 63 mm pour les applications nécessitant une vitesse de vérin comprise entre 50 et 500 mm/s, et un distributeur à 2 positions, étanche à la poussière selon l’indice IP40 et disponible en versions à faible consommation, 24 ou 12 V.

Caractéristiques principales

• Gain de place.
• Économie d’énergie.
• Gain de main-d’œuvre.
• Vitesse de réponse améliorée.
• Différentes orientations de tuyauterie possibles.
• Alésage (mm) : 32, 40, 50, 63.
• Course (mm) : 5~100.

Caractéristiques techniques

• Montage : B (trou traversant)
• Alésage : 32 mm
• Course : 10
• Option : standard (taraudage femelle en bout de tige)
• Détecteur : sans détecteur
• Câble ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)
• Tension nominale : 5 (24 VCC)
• Raccordement électrique : MO (connecteur M sans connecteur)
• Protection contre les surtensions : U [voyant/protection contre les surtensions (type non polarisé)]
• Commande manuelle : poussoir sans verrouillage
• Tuyauterie : standard
• Filetage des orifices : Rc (alésages 32 et 40 : M5 ; alésages 50 et 63 : Rc)

Informations complémentaires

• Référence : CVQB32-10-5MOU
• Délai de livraison (jours) : 34
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Certificat CE
