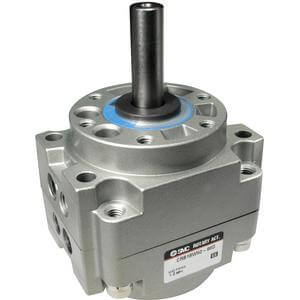

C(D)RB1*50~100, actionneur rotatif à palettes – CRB1BW80-280S-XF

• Couple jusqu’à 150 Nm
• Angles de rotation : 90°, 100°, 180°, 190°, 270°, 280°
• Nombreuses variantes de forme d’extrémité d’arbre (7 types)
• Emplacement du port au choix : latéral ou axial
• Montage direct/sur pied
• Nombreuses options disponibles sur commande.

Caractéristiques principales

• Actionneur rotatif à palette <LI>Corps compact peu encombrant <LI>Montage direct possible <LI>Haute fiabilité <LI>Ports sur le côté du corps et dans l’axe <LI>Positions de montage du détecteur automatique sans restriction

Spécifications

• Aimant : aucun
• Montage : B (de base)
• Type d’arbre : W [double arbre (rainure de clavette longue et quatre méplats)]
• Taille du corps : 80 mm
• Angle de rotation, palette : 280S (angle de rotation : 280 ; type de palette : simple)
• Emplacement du port : latéral
• Détecteur automatique : aucun
• Câble de sortie ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)
• Filetage des ports : XF (G)

Informations complémentaires

• Référence : CRB1BW80-280S-XF
• Délai de livraison (jours) : 28
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Modèle CAO
• Manuel d’utilisation
