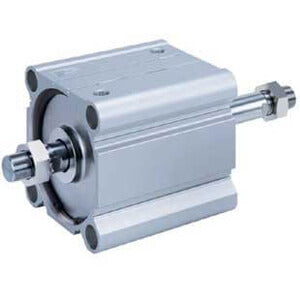

C(D)Q2WB, vérin compact, double effet à double tige, gros alésage avec rainure de montage pour détecteur automatique – CQ2WB125TF-300DCMZ

• À la suite d’un examen de notre gamme de vérins compacts CQ2 très appréciée, nos ingénieurs R&D ont entièrement repensé la gamme complète afin de vous offrir des performances encore meilleures et un choix de vérins plus vaste. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre davantage de possibilités de montage des détecteurs automatiques ainsi qu’une réduction globale du poids des vérins de 5 à 13 %, selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont dotés de rainures d’insertion permettant d’installer des détecteurs automatiques sur les quatre côtés du vérin, sans supports de détecteur. Pour les alésages plus petits, de Ø 12 à 25 mm, des rainures d’insertion ont également été intégrées à la nouvelle conception du corps afin de permettre le montage de détecteurs automatiques sans support sur deux surfaces. Conçu pour être utilisé avec nos détecteurs automatiques statiques bicolores, simples à régler, le canal de détecteur intégré assure une protection totale contre les dommages accidentels potentiels et améliore la santé et la sécurité lors des opérations d’installation et de maintenance.

Caractéristiques principales

• Compact, double effet, double tige, grand alésage
• Tailles d’alésage (mm) : 125, 140, 160, 180, 200
• Plage de course standard (mm) : 10 à 300
• Filetages des orifices : Rc, NPT, G
• Possibilité de monter de petits détecteurs automatiques sur 4 surfaces.

Caractéristiques techniques

• Diamètre d’alésage : Ø125 mm
• Course : 300 mm
• Câble de sortie ou connecteur précâblé : 0,5 m ou aucun en l’absence de détecteur
• Joint en fluoroélastomère : aucun
• Quantité : 2 pièces
• Aimant : aucun
• Options d’extrémité de tige : aucune
• Détecteur automatique : aucun
• Type de filetage des orifices : TF (G)
• Option du corps : M (filetage mâle à l’extrémité de la tige)

Informations complémentaires

• Référence : CQ2WB125TF-300DCMZ
• Délai de livraison (jours) : 10
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8412310090
