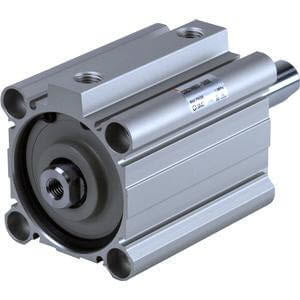

C(D)Q2W, vérin compact, double effet à double tige avec rainure de montage pour détecteur automatique – CQ2WA16-25D

• À la suite d’un examen de notre gamme populaire de vérins compacts CQ2, nos ingénieurs R&D ont entièrement repensé toute la gamme afin de vous offrir des performances encore meilleures et davantage d’options. La principale différence entre la nouvelle gamme CQ2 et l’ancien modèle réside dans le corps entièrement repensé, qui offre davantage de possibilités de montage des détecteurs de position et permet de réduire le poids du vérin de 5 à 13 % selon le modèle. Désormais, tous les vérins CQ2 de Ø 32 à 200 mm sont dotés de rainures latérales pouvant accueillir des détecteurs de position sur les quatre côtés du vérin, sans nécessiter de supports. Pour les alésages plus petits, de Ø 12 à 25 mm, des rainures latérales ont également été intégrées à la nouvelle conception du corps afin de permettre le montage des détecteurs de position sans support sur deux faces. Conçu pour être utilisé avec nos détecteurs de position électroniques à deux couleurs, faciles à régler, le canal intégré pour détecteur de position garantit une protection totale contre les dommages accidentels potentiels et améliore la santé et la sécurité lors de l’installation et de la maintenance.

Caractéristiques principales

• Vérin compact double effet, à double tige
• Diamètres d’alésage (mm) : 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Plage de courses standard (mm) : 5 à 100
• Filetage des orifices : M (alésages de 12 à 25) ; Rc, NPT ou G (alésages de 32 à 100)
• Permet de monter de petits détecteurs de position sur 4 faces.

Caractéristiques techniques

• Aimant : aucun
• Montage : A (taraudé aux deux extrémités)
• Type : standard
• Diamètre d’alésage : Ø 16 mm
• Type de filetage des orifices : Rc (ou filetage M pour les alésages de 16 et 20 mm, ou course de 5 mm pour un alésage de 32 mm)
• Course : 25 mm
• Option de corps : standard (filetage femelle à l’extrémité de la tige)
• Rainure pour détecteur de position : aucune ; également pour les alésages de 12 à 25 sans aimant
• Détecteur de position : aucun
• Câble ou connecteur précâblé : 0,5 m ou aucun en l’absence de détecteur
• Nombre : 2 pièces ou aucun en l’absence de détecteur
• Options d’extrémité de tige : aucune
• Résistance à la température : aucune
• Faible vitesse : aucune
• En acier inoxydable : non
• Joint en caoutchouc fluoré : non

Informations complémentaires

• Référence : CQ2WA16-25D
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
