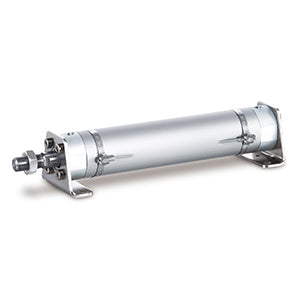

CG1-Z1, vérin pneumatique, double effet, simple tige – CDG1ZN32TF-75Z1

• Diamètres d’alésage (mm) : 20, 25, 32, 40, 50, 63, 80, 100
• Courses jusqu’à 1 500 mm
• Flexibilité accrue du raccordement
• Fixations : standard, à pattes, à bride avant ou arrière, à tourillon avant ou arrière, à chape
• Compatible avec un détecteur automatique, avec différentes longueurs de câble.

Caractéristiques principales

• Standard : double effet, simple tige
• Diamètres d’alésage (mm) : 20, 25, 32, 40, 50, 63, 80, 100
• Courses jusqu’à 1 000 mm
• Flexibilité accrue du raccordement
• Fixations : standard, à pattes, à bride avant ou arrière, à tourillon avant ou arrière, à chape
• Compatible avec un détecteur automatique, avec différentes longueurs de câble.

Caractéristiques techniques

• Course : 75
• Aimant : D (aimant intégré)
• Équerre de pivotement : aucune
• Détecteur automatique : sans détecteur
• Amortissement : N (butée en caoutchouc)
• Fabrication spéciale : aucune
• Montage : Z (standard, avec fixation par tourillon, filetage femelle)
• Diamètre d’alésage : 32 mm
• Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Quantité : 2 pièces (ou aucune en l’absence de détecteur)
• Support d’extrémité de tige : aucun
• Extrémité de tige : filetage mâle
• Type de filetage des orifices : TF [G ø32 à ø100, amortissement pneumatique (ou M5 ø20 à ø25, G ø32 à ø100, butée en caoutchouc)]
• Emplacement spécial des orifices : aucun

Informations complémentaires

• Référence : CDG1ZN32TF-75Z1
• Délai de livraison (jours) : 28
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090
