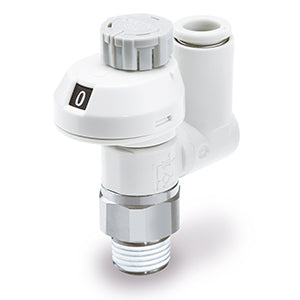

Universel - AS*3*1FS – AS3301FS1-G03-10

• L’utilisation des régulateurs de débit SMC avec raccords instantanés intégrés réduit le temps d’installation et la hauteur de montage, et permet de concevoir des machines plus compactes. Ces régulateurs de débit permettent de faire pivoter le corps pour faciliter leur installation. Disponibles avec des filetages de M3 à 1/2, en pouces (NPT) et en métrique R(PT), avec des tubes de 3,2 à 12 mm de diamètre extérieur (métrique) et de 1/8 à 1/2 de diamètre extérieur (pouces), ainsi qu’en versions coudée et universelle (pour une plus grande flexibilité), et en versions avec réglage du débit à l’admission ou à l’échappement, ces régulateurs de débit sont conçus pour répondre à la plupart des applications.

Caractéristiques principales

• Taille des orifices : M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Diamètre extérieur des tubes compatibles : Ø 3,2 à Ø 16 mm et Ø 1/8" à Ø 1/2"
• Plage de pression de fonctionnement : 0,1 à 1 MPa.

Caractéristiques techniques

• Série propre : aucune
• Taille du corps : 3 (3/8)
• Type : 3 (universel)
• Type de réglage : 0 (à l’échappement)
• Orientation de l’indicateur : 1 (180°)
• Filetage : G
• Taille de l’orifice : 03 (3/8)
• Largeur sur plats : 9 mm (ou aucune : tailles 2/3/4)
• Tubage : 10 (ø10)
• Joint : sans produit d’étanchéité
• Fabrication sur commande : aucune

Informations complémentaires

• Référence : AS3301FS1-G03-10
• Délai de livraison (jours) : 23
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8481209090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
