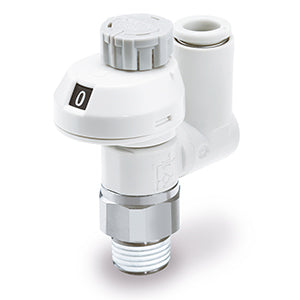

Universel – AS*3*1FS – AS3301FS1-03-12S

• L’utilisation de régulateurs de débit SMC avec raccords instantanés intégrés réduit le temps d’installation et la hauteur de montage, et permet de concevoir des machines plus compactes. Ces régulateurs de débit permettent de faire pivoter le corps afin de faciliter leur installation. Disponibles avec des filetages de M3 à 1/2, au format impérial (NPT) et métrique R(PT), ainsi qu’avec des tubes de 3,2 mm à 12 mm de diamètre extérieur (métrique) et de 1/8 à 1/2 de diamètre extérieur (impérial), et en option avec un coude ou en version universelle (pour une flexibilité accrue), avec réglage à l’admission ou à l’échappement, ces régulateurs de débit sont conçus pour répondre à la plupart des applications.

Caractéristiques principales

• Taille de l’orifice : M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Diamètre extérieur des tubes compatibles : Ø 3,2 à Ø 16 mm et Ø 1/8" à Ø 1/2"
• Plage de pression de fonctionnement : 0,1 à 1 MPa.

Spécifications

• Série propre : aucune
• Taille du corps : 3 (3/8)
• Type : 3 (universel)
• Type de réglage : 0 (à l’échappement)
• Orientation de l’indicateur : 1 (180°)
• Filetage : R (ou aucun)
• Taille de l’orifice : 03 (3/8)
• Largeur sur plats : 9 mm (ou aucune : tailles 2/3/4)
• Tubage : 12 (ø12)
• Joint : S (avec produit d’étanchéité)
• Fabrication sur commande : aucune

Informations complémentaires

• Référence : AS3301FS1-03-12S
• Délai de livraison (jours) : 18
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8481209090
