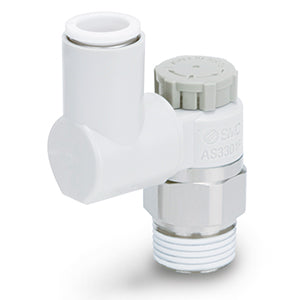

Universel - AS*3*1FG-A – AS3301FG-03-10SA

• L’utilisation de régulateurs de débit SMC avec raccords instantanés intégrés réduit le temps d’installation et la hauteur de montage, et permet une conception de machine plus compacte. Ces régulateurs de débit permettent de faire pivoter le corps pour faciliter leur installation. Disponibles avec des filetages de M3 à 1/2, en pouces (NPT) et en métrique R(PT), ainsi qu’avec des tubes de 3,2 mm à 12 mm de diamètre extérieur (métrique) et de 1/8 à 1/2 de diamètre extérieur (pouces), en versions coudée et universelle (flexibilité accrue), et avec réglage du débit à l’admission ou à l’échappement, ils sont conçus pour répondre à la plupart des applications.

Caractéristiques principales

• Acier inoxydable 303
• Taille de l’orifice : M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Diamètre extérieur des tubes compatibles : Ø 3,2 à Ø 12 mm et Ø 1/8" à Ø 1/2"
• Plage de pression de fonctionnement : 0,1 à 1 MPa.

Caractéristiques techniques

• Série propre : aucune
• Taille du corps : 3 (3/8)
• Type : 3 (universel)
• Type de réglage : 0 (à l’échappement)
• Filetage : R (ou métrique)
• Taille de l’orifice : 03 (3/8)
• Diamètre extérieur des tubes compatibles : 10 (ø10)
• Joint : S (avec produit d’étanchéité)
• Fabrication sur commande : aucune

Informations complémentaires

• Référence : AS3301FG-03-10SA
• Délai de livraison (jours) : 18
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8481209090
