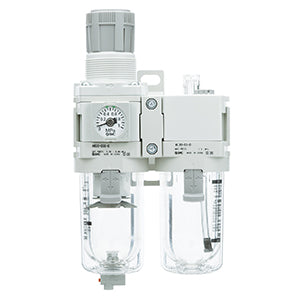

Filtre régulateur + lubrificateur AC20A-D à AC60A-D | AC60A-F10DE-D

FILTRE-RÉGULATEUR + LUBRIFICATEUR

Unités FRL modulaires Conforme à la norme ISO 8573-1:2010 Corps de conception uniforme.

Caractéristiques

• Conforme à la norme ISO 8573-1:2010
• Taille des orifices : 1/8, 1/4, 3/8, 1/2, 3/4, 1
• Taille du corps : 20, 30, 40, 50, 60.

Spécifications

• Référence : AC60A-F10DE-D
• Numéro d’article : 02430814
• Taille du corps : 60
• Filetage : F (G)
• Orifice : 10 (1)
• Vidange automatique à flotteur : D [Vidange automatique à flotteur (N.O.)]
• Manomètre / Pressostat numérique : E [Manomètre carré encastré (avec indicateur de limite)]
• Soupape à 3 orifices de décharge de pression résiduelle : Sans
• Pression de réglage : Standard (0,05 à 0,85 MPa)
• Type de cuve + robinet de vidange du lubrificateur : Standard (cuve en polycarbonate + lubrificateur sans robinet de vidange)
• Orifice de vidange du filtre-régulateur : Standard
• Mécanisme d’échappement : Avec décharge
• Sens d’écoulement : Standard (sens d’écoulement : gauche->droite)
• Robinet de vidange avec raccord cannelé : Sans raccord cannelé
• Unités de pression : Standard (plaque signalétique, plaque d’avertissement de la cuve et manomètre : MPa)
• Délai : 6 jours
• Pays d’origine : CN

Documents

• Catalogue
• Fiche technique
• Modèle CAO (STEP)
