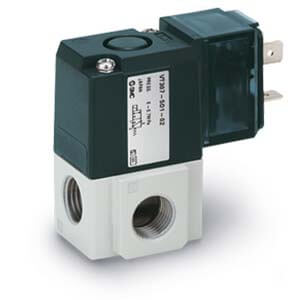

VT307, 3-Wege-Direktgesteuertes Sitzventil, alle Ausführungen | VT307Y-5DO1-02F-Q

3-WEGE-MAGNETVENTIL

Hohe Durchflusskapazität bei kompakter Bauweise. Geringer Stromverbrauch. Für Vakuumanwendungen geeignet. 1 Ventil, 6 Funktionen. (Universelle Anschlussmöglichkeiten) Durch wählbare Anschlüsse sind 6 Ventilfunktionen möglich, wie z.B. NC-Ventil, NO-Ventil, Verteiler-Ventil, Umschaltventil usw. Bei Ventilbatterien kann die Funktion einfach durch Umdrehen der Schaltabdeckung von NC (stromlos geschlossen) auf NO (stromlos offen) umgestellt werden.

Merkmale

• Große Vielfalt an Ventiloptionen.
• Geringer Stromverbrauch.
• Universelle Anschlussart.
• Gleiche Montageabmessungen wie das aktuelle Produkt bei beiden Ausführungen (Anschlussplattenmontage und für Ventilbatterien).
• Ozonbeständig bei niedriger Konzentration: HNBR-Gummidichtung.
• RoHS- und CE-konform.

Spezifikationen

• Teilenummer: VT307Y-5DO1-02F-Q
• Artikelnummer: 01165504
• Gehäuse: T (Anschlussplattenmontage)
• Ventilspezifikation: Y (Energiesparend [2WDC])
• Druckspezifikationen: Standardausführung [0,7 MPa]
• Nennspannung: 5 (24V DC)
• Elektrischer Anschluss: DO (DIN-Stecker [ohne Stecker])
• Anzeigeleuchte und Funkenlöschung: Keine
• Anschlussgröße: 02 (1/4 [8A])
• Gewinde: F (G [PF])
• Option: Keine
• CE-Kennzeichnung: Q (CE-gekennzeichnet)
• Lieferzeit: 18 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• CE-Zertifikat
• CE-Zertifikat 2
• CE-Zertifikat 3
