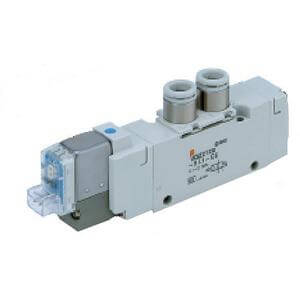

VQZ**2*, 1000/2000/3000-Serie, 5-Wege-Magnetventil, Anschluss am Gehäuse | VQZ2121-5MO1-M5-Q

5/2-WEGE-MAGNETVENTIL

Die Grundplattenventile der Serie VQZ vereinen Bedienkomfort, Langlebigkeit und Leistung in einer traditionelleren Montageausführung. Die direktanschließbaren Magnetventile der Serie VQZ vereinen Flexibilität mit hoher Leistung und langer Lebensdauer in einer Inline-Gehäuseausführung.

Merkmale

• Medium: Luft, Inertgas
• Betriebsdruckbereich: 0,1 - 0,7 MPa
• Effektive Querschnittsfläche mm 2 (Cv):
• Metallabdichtung 2,0 (0,11) - 12,6 (0,7);
• Gummiabdichtung 3,1 (0,17) - 16,2 (0,9)
• Spulennennspannung: 12, 24 V DC;
• 100, 110, 200, 220 V AC
• Ansprechzeit (ms), Standard 1 W, Hochdruck 1,5 W:
• Metallabdichtung 25 oder weniger; Gummiabdichtung 30 oder weniger
• Umgebungs- und Medientemperatur: -10 bis 50 °C

Technische Daten

• Teilenummer: VQZ2121-5MO1-M5-Q
• Artikelnummer: 00666802
• Serie: 2 (VQZ2000)
• Betätigungsart: 1 (2 Positionen, einfachwirkend)
• Dichtungsart: 1 (Gummiabdichtung)
• Funktion: Standard (0,35 W DC, AC)
• Spulenspannung: 5 (24 V DC)
• Elektrischer Anschluss: MO (M-Stecker ohne Steckverbinder, mit Anzeigeleuchte und Überspannungsschutz)
• Handhilfsbetätigung: Drucktaster, nicht verriegelbar
• IP65-konform: Nein
• Anschlussgröße: M5-Gewinde
• Gewinde: Rc
• Fußwinkel: Keiner
• CE-konform: Q (CE-gekennzeichnet)
• Lieferzeit: 29 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• CE-Zertifikat
• CE-Zertifikat 2
• CE-Zertifikat 3
