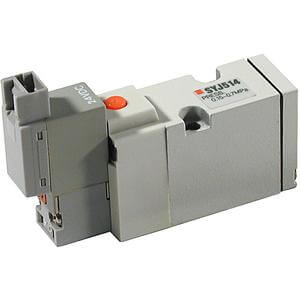

SYJ500, 3-Wege-Magnetventil, alle Typen | SYJ524M-5G-Q

3/2-WEGE-MAGNETVENTIL

Das SYJ-Ventil ist eine innovative Kombination aus platzsparender Bauweise und überlegener Leistung, die einen echten Mehrwert für die Konstruktionslösung bietet. Ob in einer Ventilinsel verbaut oder als Einzelventil eingesetzt – die kompakte Bauform erhöht die Konstruktionsflexibilität und minimiert den Platzbedarf. Das SYJ-Ventil verfügt über eine Pilotmagnetspule mit geringer Leistungsaufnahme (standardmäßig 0,5 Watt), wodurch die Wärmeentwicklung deutlich reduziert wird. Dies verbessert die Leistung, senkt die Betriebskosten und ermöglicht die direkte Ansteuerung über SPS-Ausgangsrelais. Alle elektrischen Anschlüsse für SYJ-Ventile sind mit Leuchtanzeige und Überspannungsschutz erhältlich. SYJ-Ventile können auf Grundplatten montiert oder einzeln auf Anschlussplatten eingesetzt werden und bieten so vielfältige Lösungen für Ihre anspruchsvollsten technischen Anforderungen.

Merkmale

• Medium: Luft Betriebsdruckbereich (MPa): 0,15 bis 0,7 Umgebungstemperatur und Medientemperatur (°C): -10 bis 50 (nicht gefrierend) Maximale Schaltfrequenz (Hz): 5

Technische Daten

• Teilenummer: SYJ524M-5G-Q
• Artikelnummer: 02481234
• Funktion: 2 (normalerweise offen)
• Verrohrung: 4 (Grundplattenmontage)
• Gehäuseoption: M (gemeinsamer Abluftanschluss)
• Spezifikationen: Standard
• Nennspannung: 5 (24 V DC)
• Anschlussleitung: G (Anschlussleitung mit Tülle, 0,3 m)
• Kabellänge: Keine
• Überspannungsschutz: Keiner
• Handhilfsbetätigung: Drucktaster, nicht verriegelnd
• Anschlussgröße: Ohne Anschlussplatte
• Gewinde: Rc
• Halterung: Keine
• CE-Kennzeichnung: Q (CE-Kennzeichnung)
• Lieferzeit: 27 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Installationshandbuch
• CE-Zertifikat
• CE-Zertifikat 2
• CE-Zertifikat 3
