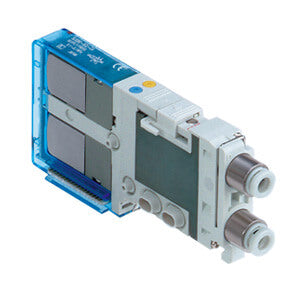

SJ, 4-Wege-Magnetventil | SJ3B60-5CU-L2
€90,21
Zu Produktinformationen springen
SJ, 4-Wege-Magnetventil | SJ3B60-5CU-L2
€90,21
zzgl. MwSt.
4-WEG-MAGNETVENTIL
Die neuesten 4-Wege-Magnetventile von SMC im Kassettenformat der Typen SJ2000/3000 wurden ursprünglich für die Halbleiterindustrie entwickelt und bieten Spezialmaschinenbauern sowohl Platz- als auch Energieeinsparungen.Das SJ2000 ist in zwei kompakten Größen erhältlich und misst nur 7,5 mm in der Breite, während das größere Modell SJ3000 mit nur 10 mm auskommt. Diese neuen 4-Wege-Magnetventile sind in einem Kassettenformat konzipiert und verwenden einen Steckverbinder mit Kontaktleiste.Das SJ2000 und das SJ3000 sind um fast 40 % bzw. 30 % kleiner als die bestehende SZ-Serie von SMC und können in demselben Ventilblock kombiniert werden, der bis zu 24 Stationen und 32 Magnetventile aufnehmen kann.Die Ventile sind mit Serial-Interface-Einheiten für die Protokolle CC-Link und DeviceNet kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der sicherstellt, dass sie fest miteinander verbunden sind, und ein versehentliches Betätigen der manuellen Übersteuerung verhindert.Die Wartungsfreundlichkeit wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen gewährleistet, und dank eines Stromversorgungsschalters kann jedes Ventil einzeln spannungslos geschaltet werden, um es anzupassen oder einfach auszutauschen.Frühe Untersuchungen haben gezeigt, dass sowohl die SJ2000- als auch die SJ3000-Ventile im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % bieten.
Merkmale
- Ventilbreite: 10 mm
- Durchflussmenge: bis zu 125 l/min
- Ventilgewicht: 57 - 75 g
- Leistungsaufnahme: 0,15 W (mit Energiesparschaltung), 0,4 W (Standard)Nennspannung der Spule: 12 - 24 VDC.
Spezifikationen
- Teilenummer: SJ3B60-5CU-L2
- Artikelnummer: 00684011
- Betätigungsart: B (Doppel-3-Wege-Ventil: N.O./N.O.)
- Typ: Standard
- Pilotspezifikation: Interner Pilot
- Rückschlagventil: Ohne
- Spulenspezifikation: Standard
- Nennspannung: 5 (24 V DC)
- Gemeinsame Spezifikation: +COM
- Steckereinführung: C (Speziell für zentrale Verdrahtung)
- Leit-/Überspannungsschutz: U [Mit Leit-/Überspannungsschutz (nicht polarisierter Typ)]
- Mit Schalter: Keiner
- Manuelle Übersteuerung: Nicht verriegelbarer Drucktyp
- A-, B-Portgröße: L2 (Bogenverschraubung ø2, Aufwärtsführung)
- Einfeldsolenoid-Verdrahtung: Einzelverdrahtung (Keine für 2-Wege-Einzel-Solenoid und 3/4-Wege)
- Lieferzeit: 25 Tage
- Herkunftsland: JP
