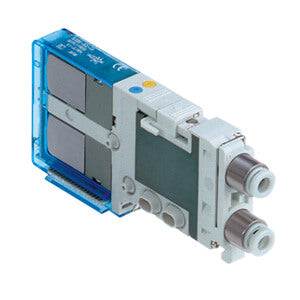

SJ, 4-Port-Magnetventil | SJ3460-5CU-L6

4/2-WEGE-MAGNETVENTIL

Ursprünglich für die Halbleiterindustrie entwickelt, bieten die neuesten 4/2-Wege-Magnetventile der Kassettenbauart SJ2000/3000 von SMC Maschinenbauern in Spezialbereichen Platz- und Energieeinsparungen. Die neuen 4/2-Wege-Magnetventile sind in zwei kompakten Größen erhältlich: Das SJ2000 ist nur 7,5 mm breit, das größere Modell SJ3000 lediglich 10 mm. Sie sind als Kassetten ausgeführt und mit einem Kartenkantenstecker ausgestattet. SJ2000 und SJ3000 sind jeweils fast 40 % bzw. 30 % kleiner als die vorhandene SZ-Serie von SMC und können gemeinsam auf derselben Ventilinsel kombiniert werden, die bis zu 24 Stationen und 32 Magnetspulen aufnehmen kann. Die Ventile sind mit seriellen Schnittstelleneinheiten für die Protokolle CC-Link und DeviceNet kompatibel und verfügen über einen speziellen Verriegelungsmechanismus, der die sichere Verbindung gewährleistet und eine versehentliche Betätigung der Handhilfsbetätigung verhindert. Die Wartung wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen erleichtert. Dank eines Schalters zum Abschalten der Stromversorgung kann jedes Ventil für Einstellarbeiten und den einfachen Austausch einzeln stromlos geschaltet werden. Erste Untersuchungen haben gezeigt, dass die Ventile SJ2000 und SJ3000 im Vergleich zur vorhandenen SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % ermöglichen.

Merkmale

• Ventilbreite: 10 mm
• Durchfluss: bis zu 125 l/min
• Ventilgewicht: 57–75 g
• Leistungsaufnahme: 0,15 W (mit Energiesparschaltung), 0,4 W (Standard) Nennspannung der Spule: 12–24 V DC.

Technische Daten

• Teilenummer: SJ3460-5CU-L6
• Artikelnummer: 00683830
• Betätigungsart: 4 (3 Positionen, Mittelstellung entlüftet)
• Typ: Standard
• Vorsteuerung: interne Vorsteuerung
• Rückdruck-Rückschlagventil: ohne
• Spulenausführung: Standard
• Nennspannung: 5 (24 V DC)
• Gemeinsame Spezifikation: +COM
• Steckereinführung: C (für zentrale Verdrahtung)
• LED/Überspannungsschutz: U [mit LED/Überspannungsschutz (nicht gepolt)]
• Mit Schalter: keiner
• Handhilfsbetätigung: nicht verriegelbarer Drucktaster
• Anschlussgröße A, B: L6 (Winkelverschraubung ø6, Anschluss nach oben)
• Verdrahtung für Einzelmagnetventil: Einzelverdrahtung (keine bei 2-Stellungs-Einzelmagnetventilen und 3-/4-Stellungen)
• Lieferzeit: 25 Tage
• Ursprungsland: JP

Dokumente

• Katalog
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
• CE-Zertifikat
