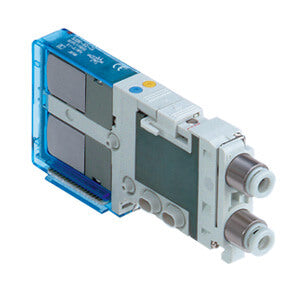

SJ, 4-Port-Magnetventil | SJ3360-5CU-L6

4-WEGE-MAGNETVENTIL

Ursprünglich für die Halbleiterindustrie entwickelt, bieten die neuesten 4-Wege-Magnetventile der Kassettenbauart SJ2000/3000 von SMC Maschinenbauern für Spezialmaschinen sowohl Platz- als auch Energieeinsparungen. Die neuen 4-Wege-Magnetventile sind in zwei kompakten Größen erhältlich: Das SJ2000 ist nur 7,5 mm breit, das größere Modell SJ3000 sogar nur 10 mm. Sie sind in Kassettenbauart ausgeführt und verwenden einen Kartenrandstecker. Mit einer um fast 40 % bzw. 30 % geringeren Baugröße als die bestehende SZ-Serie von SMC können SJ2000 und SJ3000 auf derselben Ventilinsel kombiniert werden, die bis zu 24 Stationen und 32 Magnetspulen aufnehmen kann. Die Ventile sind mit seriellen Schnittstelleneinheiten für die Protokolle CC-Link und DeviceNet kompatibel und verfügen über einen speziellen Verriegelungsschalter, der für eine sichere Verbindung sorgt und eine versehentliche Betätigung der Handhilfsbetätigung verhindert. Die Wartungsfreundlichkeit wird durch das einfache Hinzufügen, Entfernen und Austauschen einzelner Ventilstationen gewährleistet. Dank eines Netzschalters kann jedes Ventil für Einstellarbeiten und einen unkomplizierten Austausch einzeln spannungsfrei geschaltet werden. Erste Untersuchungen haben gezeigt, dass die Ventile SJ2000 und SJ3000 im Vergleich zur bestehenden SZ-Magnetventilserie von SMC beeindruckende Energieeinsparungen von bis zu 62 % bzw. 75 % ermöglichen.

Merkmale

• Ventilbreite: 10 mm
• Durchflussrate: bis zu 125 l/min
• Ventilgewicht: 57–75 g
• Leistungsaufnahme: 0,15 W (mit Energiesparschaltung), 0,4 W (Standard) Nennspannung der Spule: 12–24 VDC.

Technische Daten

• Teilenummer: SJ3360-5CU-L6
• Artikelnummer: 00683763
• Betätigungsart: 3 (3 Positionen, Mittelstellung geschlossen)
• Typ: Standard
• Vorsteuerung: interne Vorsteuerung
• Rückdruck-Rückschlagventil: ohne
• Spulenausführung: Standard
• Nennspannung: 5 (24 V DC)
• Gemeinsame Spezifikation: +COM
• Steckereingang: C (für zentrale Verdrahtung)
• LED/Überspannungsschutz: U [mit LED/Überspannungsschutz (nicht polarisiert)]
• Mit Schalter: keiner
• Handhilfsbetätigung: nicht verriegelbare Drucktaste
• Anschlussgröße A, B: L6 (Winkelverschraubung ø6, Einlass nach oben)
• Verdrahtung Einzelmagnet: Einzelverdrahtung (entfällt bei 2 Positionen mit Einzelmagnet und 3/4 Positionen)
• Lieferzeit: 25 Tage
• Ursprungsland: JP
