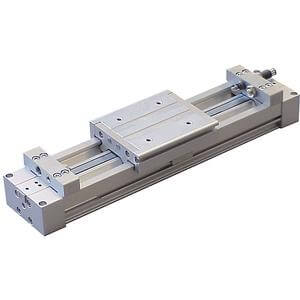

MY1M, mechanischer kolbenstangenloser Zylinder, Gleitlager-Ausführung ohne Hubeinstellung – MY1M32TF-400

• Für lange Hübe bei kompakter Bauweise und mit integrierter Führung bietet der kolbenstangenlose Antrieb der Serie MY1 eine ideale Lösung. Der kolbenstangenlose Zylinder der Serie MY1 mit mechanischer Kopplung umfasst vier Standardmodelle, die eine Auswahl der passenden Lagerungsart ermöglichen, um den Genauigkeits- und Lastanforderungen Ihrer Anwendung gerecht zu werden. Bei Bedarf können Sie den MY1-Basiszylinder auch mit einer externen Führung kombinieren, um eine speziell konstruierte Lösung zu schaffen. Die Anschlussoptionen können je nach Anwendung gewählt werden. Die Serie MY1 ist in 9 Kolbendurchmessern von 16 mm bis 100 mm erhältlich. Standardhübe sind bis 2000 mm verfügbar, bei einigen Kolbendurchmessern gibt es eine Langhuboption bis 5000 mm.

Hauptmerkmale

• ohne Hubeinstelleinheit
• Kolbenstangenloser Zylinder mit mechanischer Kopplung und Gleitlagerung
• Kolbendurchmesser: 16, 20, 25, 32, 40, 50, 63 (mm)
• Hübe von 100 mm bis 2000 mm je nach Kolbendurchmesser
• Mit einer oder zwei Hubeinstelleinheiten, mit oder ohne Stoßdämpfer
• Verschiedene Sensoren und unterschiedliche Leitungslängen

Spezifikationen

• Kolbendurchmesser: 32 mm
• Anschlussgewinde: TF (G)
• Anschluss: Standard
• Hub: 400
• Hubeinstelleinheit: Links: ohne Einheit; Rechts: ohne Einheit
• Sensor: Ohne Sensor
• Anschlusskabel oder Stecker: 0,5 m (bzw. keine bei Ausführung ohne Sensor)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Sensor)

Zusätzliche Informationen

• Teilenummer: MY1M32TF-400
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: ES
• Zolltarifnummer: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
