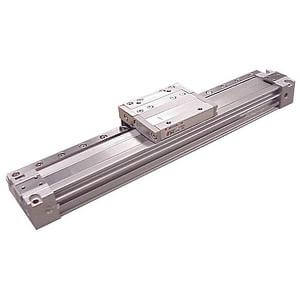

MY1H, mechanischer kolbenstangenloser Zylinder, hochpräzise Führung ohne Hubeinstellung – MY1H20G-350

• Für lange Hübe bei kompakter Bauweise und mit integrierter Führung bietet der kolbenstangenlose Zylinder der Serie MY1 eine ideale Lösung. Der kolbenstangenlose Zylinder der Serie MY1 mit mechanischer Verbindung umfasst vier Standardmodelle, die eine Auswahl der passenden Lagerungsart ermöglichen, um den Genauigkeits- und Lastanforderungen Ihrer Anwendung gerecht zu werden. Bei Bedarf können Sie den MY1-Basiszylinder auch mit einer externen Führung kombinieren, um eine speziell konstruierte Lösung zu schaffen. Die Anschlussoptionen können je nach Anwendung gewählt werden. Der MY1 ist in 9 Kolbendurchmessern von 16 mm bis 100 mm erhältlich. Standardhübe sind bis zu 2000 mm verfügbar, bei einigen Kolbendurchmessern ist eine Langhuboption bis 5000 mm möglich.

Hauptmerkmale

• ohne Hubeinstelleinheit
• Kolbenstangenloser Zylinder mit mechanischer Verbindung und hochpräziser Führung
• Kolbendurchmesser: 16, 20 (mm)
• Hübe von 50 mm bis 1000 mm, abhängig vom Kolbendurchmesser
• Mit einer oder zwei Hubeinstelleinheiten, mit oder ohne Stoßdämpfer
• Vielzahl an Schaltern und verschiedene Anschlusskabellängen

Spezifikationen

• Kolbendurchmesser: 20 mm
• Anschluss: G (Zentraler Anschluss)
• Hub: 350
• Hubeinstelleinheit: Links: ohne Einheit; Rechts: ohne Einheit
• Endverriegelung: Keine
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei Auswahl ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Auswahl ohne Schalter)

Zusätzliche Informationen

• Teilenummer: MY1H20G-350
• Lieferzeit (Tage): 18
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
