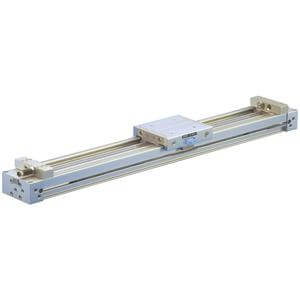

MY1C, kolbenstangenloser Zylinder mit mechanischer Kupplung und Kurvenrollenführung, ohne Hubeinstellung – MY1C20G-700

• Für lange Hübe bei kompakter Bauweise und integrierter Führung bietet der kolbenstangenlose Antrieb der Serie MY1 eine ideale Lösung. Der kolbenstangenlose Zylinder mit mechanischer Kupplung MY1 umfasst vier Standardmodelle, sodass der passende Lagertyp entsprechend den Genauigkeits- und Lastanforderungen Ihrer Anwendung ausgewählt werden kann. Bei Bedarf können Sie den MY1-Basiszylinder auch mit einer externen Führung kombinieren, um eine speziell konstruierte Lösung zu realisieren. Die Anschlussoptionen können entsprechend der Anwendung ausgewählt werden. MY1 ist in 9 Bohrungsgrößen von 16 mm bis 100 mm erhältlich. Standardhublängen sind bis zu 2000 mm verfügbar; bei einigen Bohrungsgrößen ist eine Hublänge von 5000 mm möglich.

Hauptmerkmale

• Ohne Hubeinstelleinheit
• Kolbenstangenloser Zylinder mit mechanischer Kupplung und Nockenfolgerführung
• Bohrungsgrößen: 16, 20, 25, 32, 40, 50, 63 (mm)
• Hublängen von 100 mm bis 2000 mm, abhängig von der Bohrungsgröße
• Mit einem oder zwei Hubeinstellern, mit oder ohne Stoßdämpfer
• Verschiedene Schalter und Anschlusskabellängen

Technische Daten

• Bohrungsgröße: 20 mm
• Anschlussgewinde: Rc (Bohrungen 25–100, M-Gewinde bei Bohrungen 16–20)
• Verrohrung: G (zentralisierte Verrohrung)
• Hub: 700
• Hubeinstelleinheit: Links: ohne Einheit; rechts: ohne Einheit
• Automatischer Schalter: Kein Schalter
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (oder keines bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: MY1C20G-700
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: ES
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
