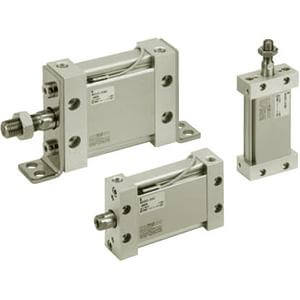

M(D)U-Plattenzylinder, doppeltwirkend, einseitige Kolbenstange mit Nut für automatische Schalter – MDUB32TF-50DZ

• Der MU-Plattenzylinder mit seinem elliptischen Design sorgt für eine flache Bauweise bei gleichbleibender Kraftabgabe. Der MU-Zylinder kann den Bedarf an höheren Betriebsdrücken, die bei herkömmlichen Flachzylindern erforderlich sein können, eliminieren. Die ovale Kolbenform bietet zudem eine inhärente Verdrehsicherung, ohne dass eine Kolbenstange mit Abflachungen erforderlich ist, was die Lebensdauer von Lager und Dichtung erhöht.

Hauptmerkmale

• Plattenzylinder, doppelt wirkend, durchgehende Kolbenstange.
• Geringerer Arbeitsaufwand bei der Montage des Schalters.
• Sensor steht nicht über.
• Die Montage der Sensoren ist in vier Richtungen möglich.
• Maximale Breitenreduzierung um 62 %.

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Größe: 32 (entspricht Kolbenfläche Ø32)
• Anschlussgewindeart: TF (G)
• Hub: 50
• Kolbenstangenende: Innengewinde
• Sensor: Ohne
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder keine bei Schalterausführung „ohne“)
• Anzahl: 2 Stk. (oder keine bei Schalterausführung „ohne“)

Zusätzliche Informationen

• Artikelnummer: MDUB32TF-50DZ
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090
