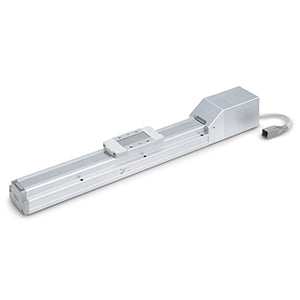

Standardmodell - LEFS | LEFS40A-1000-R5CPF8

Optimal für Standardanwendungen

Merkmale

• Gehäusegröße: 16, 25, 32 und 40 mm
• Hub: 50 bis 1200 mm
• Beschleunigung: bis zu 3000 mm/s²
• Geschwindigkeit: bis zu 1200 mm/s
• Schritt- und Servomotortypen
• Encoder: inkrementell.

Technische Daten

• Teilenummer: LEFS40A-1000-R5CPF8
• Hub: 1000 mm
• Befestigungselement für Endschalter: Ohne
• Motoranbauposition: Axial
• Motor: Schrittmotor [Servo 24 VDC]
• Größe: 40 mm
• Motoroption: ohne Bremse
• E/A-Verkabelung für LEC-Controller: Ohne Kabel
• Positionierstiftbohrung: Gehäuse B unten
• Controller: C (JXC, Schrittmotor-Controller)
• Aktor-Kabellänge: 5 (5 m)
• Aktor-Kabel: R (robotertaugliches Kabel)
• E/A-Verkabelung für JXC-Controller & Kommunikationsstecker: Keine
• Controller-Befestigung: 8 (Hutschiene)
• Genauigkeit: Basisausführung
• Dichtband-Anschlag: Standard
• Suffix: F (mit STO-Zusatzfunktion)
• Gewindespindel: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32: 16 mm, Größe 40: 20 mm)
• Protokoll: P (PROFINET)

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Installationsanleitung
• Installationsanleitung 2
