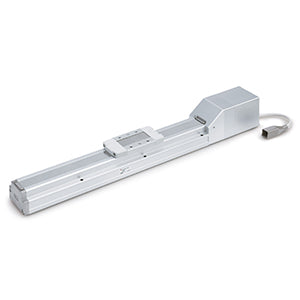

Standardmodell – LEFS | LEFS32A-100-R5CPF8

Optimal für Standardanwendungen

Merkmale

• Baugröße: 16, 25, 32 und 40 mm
• Hub: 50 bis 1200 mm
• Beschleunigung: bis zu 3000 mm/s²
• Geschwindigkeit: bis zu 1200 mm/s
• Schrittmotor- und Servomotorausführungen
• Encoder: inkremental.

Technische Daten

• Bestellnummer: LEFS32A-100-R5CPF8
• Hub: 100 mm
• Halterung für die Montage des Auto-Schalters: Keine
• Motor-Montageposition: Inline
• Motor: Schrittmotor [Servo 24 V DC]
• Größe: 32 mm
• Motoroption: ohne Bremse
• I/O-Verkabelung für LEC-Steuerungen: ohne Kabel
• Bohrung für Positionierstift: Gehäuse B, unten
• Steuerung: C (JXC, Schrittmotorsteuerung)
• Aktuatorkabellänge: 5 (5 m)
• Aktuatorkabel: R (robotiktaugliches flexibles Kabel)
• I/O-Verkabelung für JXC-Steuerungen und Kommunikationssteckverbinder: Keine
• Montage der Steuerung: 8 (DIN-Schiene)
• Genauigkeit: Basistyp
• Abstreifbandanschlag: Standard
• Suffix: F (mit STO-Teilfunktion)
• Spindelsteigung: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32: 16 mm, Größe 40: 20 mm)
• Protokoll: P (PROFINET)
