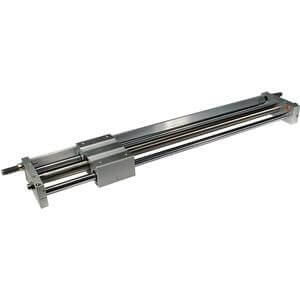

CY1L, Magnetisch gekoppelter kolbenstangenloser Zylinder, Kugelbuchsenführung – CY1L20TFH-200B

• Da keine externe Leckage auftritt, kann die Serie CY in vielen unterschiedlichen Umgebungen eingesetzt werden. Magnetisch gekoppelte Zylinder haben ein breites Anwendungsspektrum und sparen Platz bei der Montage. Durch die Verwendung integrierter Führungen sind Lasten und Momente möglich. Eine Vielzahl von Führungen kann verwendet werden, um die für Ihre Anwendung erforderliche Genauigkeit oder das zulässige Moment zu erreichen. Die Serie CY ist in 9 Kolbendurchmessern von 6 mm bis 63 mm mit Standardhüben bis zu 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten eine breiteste Anwendungsauswahl. Magnetschalter sind standardmäßig integriert.

Hauptmerkmale

• Schieberausführung: Kugelbuchsenführung
• Kolbendurchmesser: 6, 10, 15, 20, 25, 32 & 40 (mm)
• Hübe von 50 mm bis 1000 mm
• Erhältlich mit hoher oder niedriger magnetischer Haltekraft
• Erhältlich mit Stoßdämpfern
• Für Magnetschalter geeignet

Spezifikationen

• Kolbendurchmesser: 20 mm
• Anschlussgewinde: TF (G)
• Magnetische Haltekraft: H (Große Haltekraft)
• Hub: 200
• Justierung: B (Stoßdämpfer (2 Stk.))
• Magnetschalter: Ohne
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (bzw. Ohne bei Magnetschalter: Ohne)
• Anzahl: 2 Stk. (bzw. Ohne bei Magnetschalter: Ohne)

Zusätzliche Informationen

• Teilenummer: CY1L20TFH-200B
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
