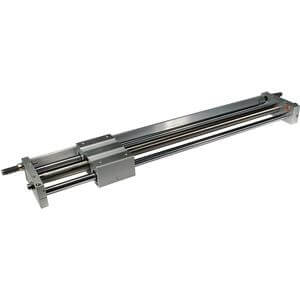

CY1L, Magnetisch gekoppelter kolbenstangenloser Zylinder, Kugelbuchse – CY1L20TFH-200

• Da keine externe Leckage auftritt, kann die Serie CY in vielen verschiedenen Umgebungen eingesetzt werden. Magnetgekoppelte Zylinder haben ein breites Anwendungsspektrum und sparen Bauraum. Durch die Verwendung integrierter Führungen sind Belastungen und Momente möglich. Es kann eine Vielzahl von Führungen verwendet werden, um die für Ihre Anwendung erforderliche Genauigkeit oder das zulässige Moment zu erreichen. Die Serie CY ist in 9 Bohrungsgrößen von 6 mm bis 63 mm mit Standardhüben bis zu 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten die größte Auswahl an Anwendungsmöglichkeiten. Magnetschalter sind serienmäßig integriert.

Hauptmerkmale

• Schlittenausführung: Kugelführung
• Bohrungsgrößen: 6, 10, 15, 20, 25, 32 & 40 (mm)
• Hübe von 50 mm bis 1000 mm
• Erhältlich mit hoher oder niedriger magnetischer Haltekraft
• Erhältlich mit Stoßdämpfern
• Für Magnetschalter geeignet

Spezifikationen

• Bohrungsgröße: 20 mm
• Hub: 200
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m (oder keine bei fehlendem Schalter)
• Anzahl: 2 Stk. (oder keine bei fehlendem Schalter)
• Anschlussgewinde: TF (G)
• Einstellelement: Einstellschraube
• Magnetische Haltekraft: H (Hohe Haltekraft)
• Magnetschalter: Ohne

Zusätzliche Informationen

• Artikelnummer: CY1L20TFH-200
• Mindestbestellmenge: 0

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
