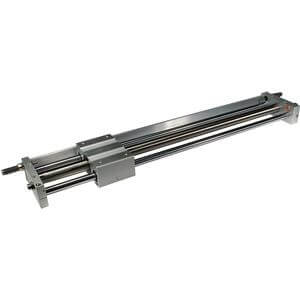

CY1L, magnetgekoppelter stangenloser Zylinder, Kugelbuchse – CY1L15H-500

• Da keine externen Leckagen auftreten, kann die CY-Serie in vielen unterschiedlichen Umgebungen eingesetzt werden. Magnetkupplungszylinder haben ein breites Anwendungsspektrum und sparen Montageplatz. Durch den Einsatz integrierter Führungen können Kräfte und Momente aufgenommen werden. Zur Erzielung der erforderlichen Genauigkeit oder des zulässigen Moments für Ihre Anwendung stehen verschiedene Führungen zur Verfügung. CY ist in 9 Bohrungsgrößen von 6 mm bis 63 mm mit Standardhuben von bis zu 1000 mm erhältlich. Die 5 verschiedenen Modellvarianten bieten die größte Auswahl an Anwendungsmöglichkeiten. Autoschalter sind serienmäßig integriert.

Hauptmerkmale

• Schieberausführung: Kugelbuchsenlager
• Bohrungsgrößen: 6, 10, 15, 20, 25, 32 & 40 (mm)
• Huben von 50 mm bis 1000 mm
• Erhältlich mit hoher oder niedriger magnetischer Haltekraft
• Erhältlich mit Stoßdämpfern
• Autoschalterfähig

Spezifikationen

• Bohrungsgröße: 15 mm
• Anschlussgewinde: Rc (oder M-Gewinde für Bohrung 6 bis 15)
• Magnetische Haltekraft: H (hohe Haltekraft)
• Hub: 500
• Einstellvorrichtung: Einstellschraube
• Autoschalter: Keiner
• Anschlussleitung oder vorkabelter Stecker: 0,5 m (oder keiner bei fehlendem Schalter)
• Anzahl: 2 Stk. (oder keiner bei fehlendem Schalter)

Zusätzliche Informationen

• Teilenummer: CY1L15H-500
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
