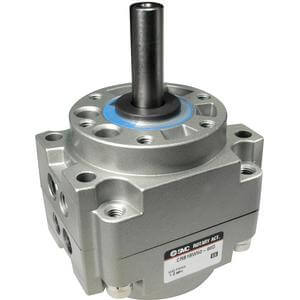

C(D)RB1*50~100, Schwenkantrieb, Flügelbauweise – CRB1BW50-190S-XF

• Drehmoment bis 150 Nm
• Drehwinkel: 90°, 100°, 180°, 190°, 270°, 280°
• Viele Wellenendvarianten (7 Typen)
• Anschlusslage wählbar: seitlich oder axial
• Direkt-/Fußbefestigung
• Zahlreiche Sonderanfertigungen möglich.

Hauptmerkmale

• Schwenkantrieb, Flügelzellenbauweise <LI>Kompakte, platzsparende Bauform <LI>Direktmontage möglich <LI>Hohe Zuverlässigkeit <LI>Anschlüsse seitlich und axial <LI>Unbegrenzte Befestigungspositionen für Signalgeber

Technische Daten

• Magnet: Ohne
• Befestigung: B (Grundausführung)
• Wellenform: W [Doppelwelle (lange Passfeder & vier Schlüsselflächen)]
• Baugröße: 50 mm
• Drehwinkel, Flügel: 190S (Drehwinkel: 190; Flügeltyp: Einfach)
• Anschlusslage: Seitlich
• Signalgeber: Ohne Signalgeber
• Anschlusskabel oder Stecker: 0,5 m (bzw. ohne bei Ausführung ohne Signalgeber)
• Anzahl: 2 Stk. (bzw. ohne bei Ausführung ohne Signalgeber)
• Anschlussgewinde: XF (G)

Zusätzliche Informationen

• Teilenummer: CRB1BW50-190S-XF
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
