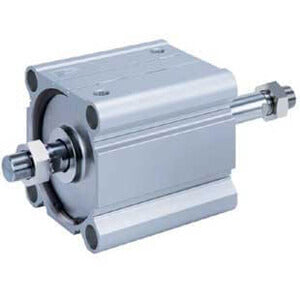

C(D)Q2WB, Kompaktzylinder, doppeltwirkend, durchgehende Kolbenstange, große Bohrung mit Nut für Endschalter – CQ2WB140TF-125DCMZ

• Nach der Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der Hauptunterschied zwischen der neuen CQ2-Reihe und dem Vorgängermodell ist das komplett neugestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Autoschaltern sowie eine allgemeine Gewichtsreduzierung der Zylinder um 5 - 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die Autoschalter an allen vier Zylinderseiten aufnehmen können, ohne dass zusätzliche Autoschalter-Halterungen erforderlich sind. Auch bei den kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden Einschubnuten in das neue Gehäusedesign integriert, um die Montage von Autoschaltern ohne Halterung an zwei Seiten zu ermöglichen. Der integrierte Autoschalterkanal ist für den Einsatz mit unseren einfach einzustellenden, zweifarbigen elektronischen Autoschaltern konzipiert und gewährleistet einen vollständigen Schutz vor versehentlicher Beschädigung sowie verbesserte Arbeitssicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Kompakt, doppeltwirkend, durchgehende Kolbenstange, große Kolbendurchmesser
• Kolbendurchmesser (mm): 125, 140, 160, 180, 200
• Standard-Hubbereich (mm): 10 bis 300
• Anschlussgewinde: Rc, NPT, G
• Kann kleine Autoschalter an 4 Flächen montieren.

Spezifikationen

• Kolbendurchmesser: Ø140 mm
• Hub: 125 mm
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m oder kein Kabel bei Ausführung ohne Schalter
• Dichtung aus Fluorkautschuk: Keine
• Anzahl: 2 Stk.
• Magnet: Keiner
• Optionen für Kolbenstangenende: Keine
• Autoschalter: Kein Schalter
• Anschlussgewindeart: TF (G)
• Gehäuseoption: M (Außengewinde an Kolbenstange)

Zusätzliche Informationen

• Teilenummer: CQ2WB140TF-125DCMZ
• Lieferzeit (Tage): 10
• Mindestbestellmenge: 1
• Ursprungsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
