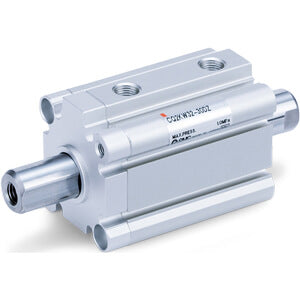

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, Doppelstangen, nichtdrehend mit Montagefalle für Endlagenschalter – CQ2KWB63TF-15DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und erweiterte Zylinderoptionen zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu gestaltete Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet sowie eine Reduzierung des Zylindergewichts um insgesamt 5–13 % je nach Modell. Alle CQ2-Zylinder von Ø 32 bis 200 mm verfügen nun über Einstecknuten, in denen Autoschalter auf allen vier Zylinderseiten ohne Autoschalterhalterungen angebracht werden können. Bei kleineren Kolbenbügelmaßen von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einstecknuten integriert, um Autoschalter ohne Halterungen auf zwei Flächen zu ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, doppelkolbiger, nicht drehbarer Kompaktzylinder
• Kolbenbügelmaße (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbenbügelmaß 12 bis 25); Rc, NPT oder G (Kolbenbügelmaß 32 bis 63)
• Kleine Autoschalter können auf 4 Flächen montiert werden.

Spezifikationen

• Montage: B (Durchloch [Standard; Kolbenbügelmaß 12 bis 63])
• Kolbenbügelmaß: Ø 63 mm
• Hub: 15 mm
• Anschlussleitung oder Steckverbinder: 0,5 m oder ohne bei fehlendem Schalter
• Anzahl: 2 Stk.
• Autoschalterrinne: Z (Montagenuten für Autoschalter)
• Magnet: Keiner
• Kolbenstangenendoptionen: Keine
• Autoschalter: Kein Schalter
• Anschlussgewindetyp: TF [G]
• Gehäuseoption: M (Außengewinde am Kolbenstangenende)

Zusätzliche Informationen

• Teilenummer: CQ2KWB63TF-15DMZ
• Lieferzeit (Tage): 10
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
