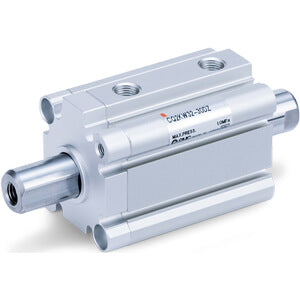

C(D)Q2KW, Kompaktzylinder, doppelt wirkend, Doppelstab, nichtdrehend, mit Montagefalle für Automatikschalter – CQ2KWB63TF-10DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell zu einer Gewichtsreduzierung der Zylinder um 5–13 % führt. Alle CQ2-Zylinder mit einem Kolbenausgang von Ø 32 bis 200 mm verfügen nun über Einsteckrillen, in denen Autoschalter auf allen vier Seiten des Zylinders ohne Autoschalterhalterungen montiert werden können. Bei kleineren Kolbenausgängen von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einsteckrillen integriert, die eine halterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Festkörper-Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, zweiachsiger, nicht drehbarer Kompaktzylinder
• Kolbenausgangsgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbenausgang 12 bis 25); Rc, NPT oder G (Kolbenausgang 32 bis 63)
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Technische Daten

• Montage: B (Durchloch [Standard; Kolbenausgang 12 bis 63])
• Kolbenausgangsgröße: Ø 63 mm
• Hub: 10 mm
• Anschlussleitung oder vorkabelierter Stecker: 0,5 m oder ohne bei fehlendem Schalter
• Anzahl: 2 Stk.
• Autoschalterrinne: Z (Montagerillen für Autoschalter)
• Magnet: Keiner
• Kolbenstangenendoptionen: Keine
• Autoschalter: Kein Schalter
• Anschlussgewindetyp: TF [G]
• Gehäuseoption: M (Außengewinde am Kolbenstangenende)

Zusätzliche Informationen

• Teilenummer: CQ2KWB63TF-10DMZ
• Lieferzeit (Tage): 10
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
