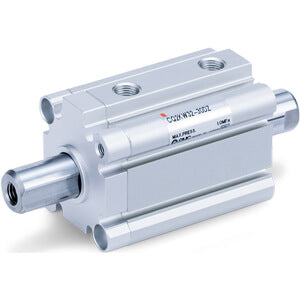

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, Doppelstab, nichtdrehend, mit Montagekerbe für Endlagenschalter – CQ2KWB40TF-100DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu gestaltete Zylinderkörper, der verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell eine Gewichtsreduzierung der Zylinder um 5–13 % ermöglicht. Alle CQ2-Zylinder mit einem Kolbenhub von Ø 32 bis 200 mm verfügen nun über Einstecknuten, in denen Autoschalter auf allen vier Seiten des Zylinders ohne Autoschalterhalterungen montiert werden können. Bei kleineren Kolbenhubgrößen von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einstecknuten integriert, die die halterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, zwei-kolbiger, nicht drehbarer Kompaktzylinder
• Kolbenhubgrößen (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbenhub 12 bis 25); Rc, NPT oder G (Kolbenhub 32 bis 63)
• Kleine Autoschalter können auf 4 Flächen montiert werden.

Technische Daten

• Montage: B (Durchloch [Standard; Kolbenhub 12 bis 63])
• Kolbenhub: Ø 40 mm
• Hub: 100 mm
• Anschlussleitung oder vorgefertigter Stecker: 0,5 m oder ohne bei fehlendem Schalter
• Anzahl: 2 Stk.
• Autoschalterrinne: Z (Montagenuten für Autoschalter)
• Magnet: Keiner
• Kolbenstangenendoptionen: Keine
• Autoschalter: Kein Schalter
• Anschlussgewindetyp: TF [G]
• Gehäuseoption: M (Außengewinde am Kolbenstangenende)

Zusätzliche Informationen

• Teilenummer: CQ2KWB40TF-100DMZ
• Lieferzeit (Tage): 10
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
