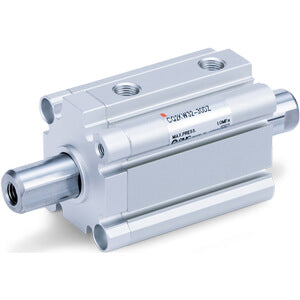

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, Doppelstangen, nichtdrehend mit Montagefalle für Endlagenschalter – CQ2KWA63TF-40DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu gestaltete Körper, der verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell eine Gewichtsreduzierung der Zylinder um 5–13 % ermöglicht. Alle CQ2-Zylinder mit einem Durchmesser von Ø 32 bis 200 mm verfügen nun über Einsteckrillen, in denen Autoschalter ohne Schalterhalterungen an allen vier Seiten des Zylinders montiert werden können. Bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden in das neue Körperdesign ebenfalls Einsteckrillen integriert, die die schalterhalterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, zwei-kolbiger, nicht drehbarer Kompaktzylinder
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbendurchmesser 12 bis 25); Rc, NPT oder G (Kolbendurchmesser 32 bis 63)
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Technische Daten

• Montage: A (beide Enden mit Gewinde; Kolbendurchmesser 40 bis 63)
• Kolbendurchmesser: Ø 63 mm
• Hub: 40 mm
• Anschlusskabel oder vorkabelierter Stecker: 0,5 m oder ohne bei fehlendem Schalter
• Anzahl: 2 Stk.
• Autoschalterrinne: Z (Montagerillen für Autoschalter)
• Magnet: keiner
• Kolbenendoptionen: keine
• Autoschalter: ohne Schalter
• Anschlussgewindetyp: TF [G]
• Körperoption: M (Außengewinde am Kolbenende)

Zusätzliche Informationen

• Teilenummer: CQ2KWA63TF-40DMZ
• Lieferzeit (Tage): 10
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
