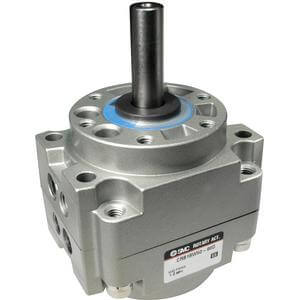

C(D)RB1*50~100, Drehantrieb, Flügelbauart – CDRB1BW63-180S-XF

• Drehmoment bis zu 150 Nm
• Drehwinkel: 90°, 100°, 180°, 190°, 270°, 280°
• Vielfältige Wellenendformen (7 Typen)
• Anschlusslage wählbar: seitlich oder axial
• Direkt-/Fußbefestigung
• Zahlreiche Sonderausführungen verfügbar.

Hauptmerkmale

• Schwenkantrieb, Flügelzellentyp <LI>Kompakte, platzsparende Bauweise <LI>Direktmontage möglich <LI>Hohe Zuverlässigkeit <LI>Anschlüsse seitlich und axial <LI>Frei wählbare Positionen für Endlagenschalter

Spezifikationen

• Magnet: D (Magnet)
• Befestigung: B (Grundausführung)
• Wellentyp: W [Doppelwelle (lange Passfeder & vier Abflachungen)]
• Baugröße: 63 mm
• Drehwinkel, Flügel: 180S (Drehwinkel
• Flügeltyp: einfach)
• Anschlusslage: seitlich
• Endlagenschalter: ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (bzw. keine Angabe bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine Angabe bei Ausführung ohne Schalter)
• Anschlussgewinde: XF (G)

Zusätzliche Informationen

• Artikelnummer: CDRB1BW63-180S-XF
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
