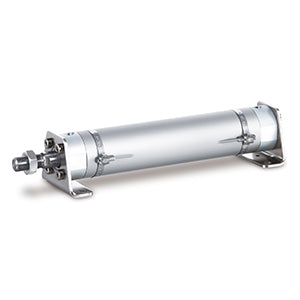

CG1-Z1, Luftzylinder, doppeltwirkend, einstöbig – CDG1ZN25TF-300Z1

• Kolbenbaugrößen (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hublängen bis zu 1500 mm
• Verbesserte Schlauchflexibilität
• Bauformen: Grundbauform, Standbauform, Front- oder Heckbauform, Front- oder Heckbauform, Gelenkbauform
• Mit Endlagenschalter wählbar, verschiedene Kabellängen verfügbar.

Hauptmerkmale

• Standard: doppeltwirkend, einkolbig
• Kolbenbaugrößen (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hublängen bis zu 1000 mm
• Verbesserte Schlauchflexibilität
• Bauformen: Grundbauform, Standbauform, Front- oder Heckbauform, Front- oder Heckbauform, Gelenkbauform
• Mit Endlagenschalter wählbar, verschiedene Kabellängen verfügbar.

Technische Daten

• Hub: 300
• Magnet: D (integrierter Magnet)
• Drehpunktbefestigung: Keine
• Endlagenschalter: Ohne Schalter
• Dämpfung: N (Gummipuffer)
• Sonderanfertigung: Keine
• Bauform: Z (Grundbauform, mit Drehpunktbefestigung, Innengewinde)
• Kolbenbaugröße: 25 mm
• Kabel oder vorkabelter Anschluss: 0,5 m (oder ohne bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder ohne bei Ausführung ohne Schalter)
• Kolbenstangenendbefestigung: Keine
• Kolbenstangenende: Kolbenstangenende mit Außengewinde
• Anschlussgewinde: TF [G ø32 bis ø100 Luftdämpfung (oder M5 ø20 bis ø25, G ø32 bis ø100 Gummipuffer)]
• Sonderanordnung der Anschlüsse: Keine

Zusätzliche Informationen

• Teilenummer: CDG1ZN25TF-300Z1
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
