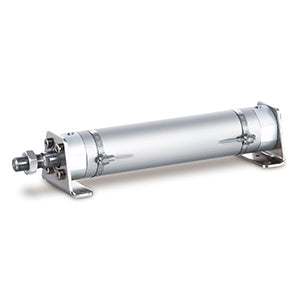

CG1-Z1, Pneumatikzylinder, doppeltwirkend, einfachstangig – CDG1BA80TF-50Z1

• Kolbendurchmesser (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hublängen bis zu 1500 mm
• Verbesserte Flexibilität bei der Verrohrung
• Befestigungen: Grundausführung, Fußbefestigung, vorderer oder hinterer Flansch, vorderer oder hinterer Gelenkzapfen, Gabelkopf
• Für den Einsatz mit einer Vielzahl von Anschlusskabellängen mit automatischem Schalter geeignet.

Hauptmerkmale

• Standard: doppeltwirkend, einfachstangig
• Kolbendurchmesser (mm): 20, 25, 32, 40, 50, 63, 80, 100
• Hublängen bis zu 1000 mm
• Verbesserte Flexibilität bei der Verrohrung
• Befestigungen: Grundausführung, Fußbefestigung, vorderer oder hinterer Flansch, vorderer oder hinterer Gelenkzapfen, Gabelkopf
• Für den Einsatz mit einer Vielzahl von Anschlusskabellängen mit automatischem Schalter geeignet.

Technische Daten

• Hub: 50
• Magnet: D (integrierter Magnet)
• Schwenkbefestigung: keine
• Automatischer Schalter: kein Schalter
• Dämpfung: A (Luftdämpfung)
• Sonderausführung: keine
• Befestigung: B (Grundausführung, ohne Gelenkzapfenbefestigung, Innengewinde)
• Kolbendurchmesser: 80 mm
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (oder keine bei Ausführung ohne Schalter)
• Kolbenstangen-Endhalterung: keine
• Kolbenstangenende: Außengewinde
• Anschlussgewindetyp: TF [G ø32 bis ø100 Luftdämpfung (oder M5 ø20 bis ø25, G ø32 bis ø100 Gummipuffer)]
• Spezielle Anschlussposition: keine

Zusätzliche Informationen

• Artikelnummer: CDG1BA80TF-50Z1
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
