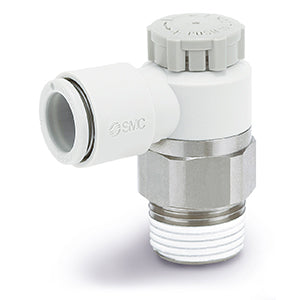

Ellenbogen – AS*2*1F-A – AS4201F-G04-10A

• SMC-Drosselrückschlagventile mit integrierten One-Touch-Anschlüssen verkürzen die Installationszeit, verringern die Einbauhöhe und ermöglichen ein kompakteres Maschinendesign. Bei diesen Drosselrückschlagventilen lässt sich das Gehäuse drehen, um die Installation zu erleichtern. Sie sind mit Gewindegrößen von M3 bis 1/2 in Zoll (NPT) und metrisch R(PT), mit Schlauchgrößen von 3,2 mm bis 12 mm Außendurchmesser (metrisch) und 1/8 bis 1/2 Außendurchmesser (Zoll) sowie optional in Winkel- und Universalbauform (für mehr Flexibilität) und als Zuluft- und Abluftdrossel erhältlich. Damit eignen sie sich für die meisten Anwendungen.

Hauptmerkmale

• Anschlussgröße: M5, 10-32 UNF, 1/8, 1/4, 3/8, 1/2
• Geeigneter Schlauch-Außendurchmesser: Ø 2 bis Ø 16 mm und Ø 1/8" bis Ø 1/2"
• Betriebsdruckbereich: 0,1 bis 1 MPa.

Technische Daten

• Reinraum-Ausführung: Keine
• Baugröße: 4 (1/2)
• Typ: 2 (Winkel)
• Regelungsart: 0 (Abluftdrossel)
• Gewindetyp: G (G)
• Anschlussgröße: 04 (1/2)
• Schlüsselweite [H]: Baugröße 1: 9 mm; Baugrößen 2, 3, 4: keine
• Geeigneter Schlauch-Außendurchmesser: Ø10
• Dichtung: Keine
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: AS4201F-G04-10A
• Lieferzeit (Tage): 18
• Mindestbestellmenge: 1
• Ursprungsland: IN
• TARIC-Code: 8481209090

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
