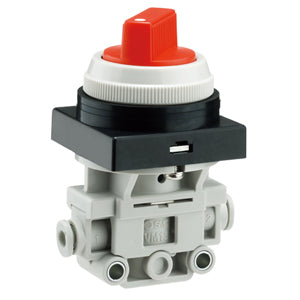

VM100F, vanne mécanique 2/3 ports série 100 avec raccord à levier | VM131F-06-08

VANNE MÉCANIQUE 3 VOIES

Nous avons amélioré notre vanne mécanique longue durée 2/3 voies, la série VM 100/200, qui a été repensée dans un souci de simplicité. D’apparence plus claire, la VM100/200 peut résister à des conditions de fonctionnement difficiles, témoignant de notre engagement continu à perfectionner nos produits. La conception légère et compacte de cette série permet de réaliser des économies de coût et d’espace. Elle offre quatre variantes de montage, deux options de raccordement et plusieurs types d’actionneurs qui peuvent être facilement interchangés et/ou remplacés. Le contrôle visuel a été simplifié grâce aux options de boutons-poussoirs et de sélecteurs rotatifs de couleur ; de plus, un petit indicateur visuel sur le modèle VM100 à raccordement inférieur facilite également les contrôles de maintenance. Adaptée à un large éventail d’applications, y compris sous vide, la VM 100/200 est idéale pour les panneaux de commande pneumatiques et pour confirmer la position d’une pièce à l’aide d’un signal pneumatique.

Caractéristiques

• Fluide : air et gaz inerte.
• Taille compacte.
• Légère.
• Options de raccordement : raccordement latéral, raccordement inférieur.
• Le montage à l’aide d’un clip facilite le remplacement.
• Diversité de types d’actionneurs.

Spécifications

• Référence : VM131F-06-08
• Numéro d’article : 01856817
• Nombre de voies : 3 (3 voies)
• Raccordement direct, longueur du piston : 1 (raccordement latéral court)
• Diamètre extérieur du tube : 06 (ø6)
• Type d’actionneur : 08 (levier bascule)
• Suffixe : Aucun
• Indicateur : Aucun
• Support : Aucun
• Délai : 28 jours
• Pays d’origine : JP

Documents

• Catalogue
• Modèle CAO (STEP)
