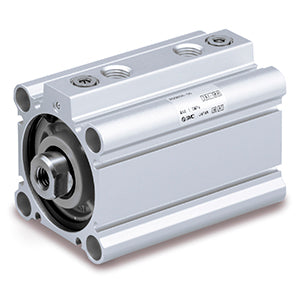

R(D)Q, cylindre compact, coussin d’air – RQB50TF-75

• La nouvelle construction à coussin d’air de la série RQ lui permet de conserver les avantages d’un cylindre compact. Cette construction unique à coussin d’air élimine l’anneau de butée utilisé dans les coussins d’air de type conventionnel, ce qui réduit la longueur totale du cylindre. La série RQ répond aux exigences de réduction des chocs, de diminution du bruit et d’amélioration de la répétabilité en fin de course.

Caractéristiques principales

• Construction unique à coussin d’air sans anneau de butée.
• Large gamme de dimensions, de ø20 à ø100.
• Énergie cinétique admissible près de trois fois supérieure.
• Réduction du bruit améliorée (bruit d’impact en fin de course réduit) et répétabilité améliorée.
• Montage interchangeable.

Caractéristiques techniques

• Aimant : Aucun
• Montage : B [Trou traversant (standard)]
• Diamètre intérieur : 50 mm
• Filetage d’orifice : TF (G)
• Course : 75
• Option du corps : Filetage femelle en bout de tige (standard)
• Capteur automatique : Sans capteur
• Fil de raccordement ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de capteur)
• Nombre : 2 pièces (ou aucun en l’absence de capteur)

Informations complémentaires

• Référence : RQB50TF-75
• Délai (jours) : 33
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8412310090

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
