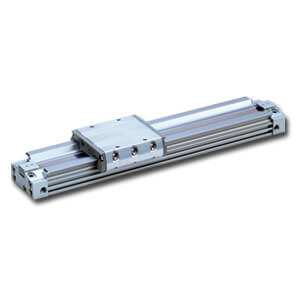

MY3M, vérin sans tige à accouplement mécanique, à palier lisse, sans unité de réglage de course – MY3M40TF-2000

• La série de vérins sans tige à accouplement mécanique MY3 offre une fonctionnalité élevée avec une hauteur et une longueur réduites. La forme de piston spécialement conçue permet de réduire la hauteur et la longueur, tout en permettant un agencement pratique des passages de tuyauterie communs, du mécanisme d’amortissement et du mécanisme de positionnement. Cela a permis une miniaturisation et une réduction du poids considérables.

Caractéristiques principales

• Sans unité de réglage de la course
• Les pièces peuvent être chargées directement sur la table de travail grâce au guidage intégré par palier lisse.
• La capacité de charge est également supérieure à celle des modèles MY3A et MY3B.
• Le piston de forme ovale unique permet de réduire la hauteur et la longueur, tout en permettant un agencement pratique des passages de tuyauterie communs, du mécanisme d’amortissement et du mécanisme de positionnement.
• Cela a permis une miniaturisation et une réduction du poids considérables.
• Longueur totale (Z) réduite jusqu’à 104 mm. (Ø63).
• Hauteur totale (H) réduite jusqu’à 28 %.Ø63).
• Poids total réduit jusqu’à 50 %. (Ø16)>/li><li>Option de taraudages de raccordement de type Rc, G ou NPT. (Ø25 à Ø63)

Caractéristiques techniques

• Diamètre d’alésage : ø40 mm
• Type de filetage : TF (G)
• Course : 2000
• Unité de réglage de la course : gauche : sans unité ; droite : sans unité
• Détecteur automatique : sans détecteur automatique
• Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)

Informations complémentaires

• Référence : MY3M40TF-2000
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
