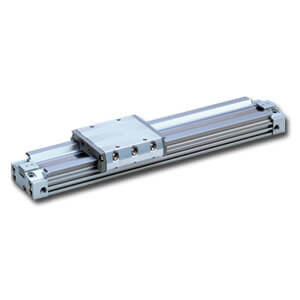

MY3M, Vérin sans tige à joint mécanique, type à palier lisse, sans unité de réglage de course – MY3M25TF-2000

• La série de vérins sans tige à accouplement mécanique MY3 offre une grande fonctionnalité avec une hauteur et une longueur réduites. La forme unique du piston permet de réduire la hauteur et la longueur, ainsi que d'organiser de manière pratique les passages de tuyauterie courants, le mécanisme d'amortissement et le mécanisme de positionnement. Cela a permis une miniaturisation et une réduction de poids drastiques.

Caractéristiques principales

• sans unité de réglage de course
• Les pièces peuvent être chargées directement sur la table de travail grâce au guide à palier lisse intégré.
• La capacité de charge est également améliorée par rapport aux séries MY3A et MY3B.
• La forme ovale unique du piston permet une réduction de la hauteur et de la longueur, ainsi qu'une disposition pratique des passages de tuyauterie courants, du mécanisme d'amortissement et du mécanisme de positionnement.
• Cela a permis une miniaturisation et une réduction de poids drastiques.
• Longueur totale (Z) réduite jusqu'à 104 mm. (Ø63).
• Hauteur totale (H) réduite jusqu'à 28 %. (Ø63).
• Poids total réduit jusqu'à 50 %. (Ø16)
• Option pour filetages de port de type Rc, G ou NPT. (Ø25 à Ø63)

Spécifications

• Alésage : ø25 mm
• Type de filetage : TF (G)
• Course : 2000
• Unité de réglage de course : Gauche : sans unité ; Droite : sans unité
• Auto-commutateur : Sans auto-commutateur
• Fil ou connecteur précâblé : 0,5 m (ou aucun en cas d'absence de commutateur)
• Nombre : 2 pièces (ou aucun en cas d'absence de commutateur)

Informations complémentaires

• Référence : MY3M25TF-2000
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d'origine : CZ
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d'utilisation
