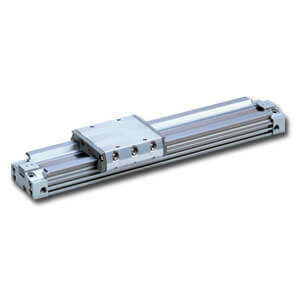

MY3M, vérin sans tige à accouplement mécanique, type à palier lisse, sans unité de réglage de course – MY3M16-2000

• La série de vérins sans tige à accouplement mécanique MY3 offre une grande fonctionnalité tout en réduisant la hauteur et la longueur. La forme unique du piston permet de réduire la hauteur et la longueur, ainsi que d’agencer efficacement les passages de tuyauterie communs, le mécanisme d’amortissement et le mécanisme de positionnement. Cela a permis une miniaturisation considérable et une réduction du poids.

Caractéristiques principales

• Sans unité de réglage de course
• Les pièces peuvent être chargées directement sur la table de travail grâce au guidage intégré à paliers lisses.
• La capacité de charge est également supérieure à celle des modèles MY3A et MY3B.
• Le piston de forme ovale unique permet de réduire la hauteur et la longueur, ainsi que d’agencer efficacement les passages de tuyauterie communs, le mécanisme d’amortissement et le mécanisme de positionnement.
• Cela a permis une miniaturisation considérable et une réduction du poids.
• Longueur totale (Z) réduite jusqu’à 104 mm (Ø63).
• Hauteur totale (H) réduite jusqu’à 28 % (Ø63).
• Poids total réduit jusqu’à 50 % (Ø16)>/li><li>Raccords filetés disponibles en option en Rc, G ou NPT (Ø25 à Ø63)

Caractéristiques techniques

• Alésage : ø16 mm
• Type de filetage : Rc : ø25, ø40, ø63/filetage M : ø16
• Course : 2000
• Unité de réglage de course : gauche : sans unité ; droite : sans unité
• Détecteur automatique : sans détecteur automatique
• Câble de raccordement ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)

Informations complémentaires

• Référence : MY3M16-2000
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d’origine : CZ
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d’utilisation
