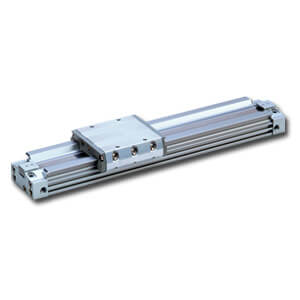

MY3M, Vérin sans tige à joint mécanique, type à palier lisse, sans unité de réglage de course – MY3M16-100

• La série de vérins sans tige à accouplement mécanique MY3 offre une grande fonctionnalité avec une hauteur et une longueur réduites. La forme du piston, au design unique, permet de réduire la hauteur et la longueur, tout en assurant un agencement pratique des passages de tuyauterie communs, du mécanisme d'amortissement et du mécanisme de positionnement. Cela a permis une miniaturisation et une réduction de poids considérables.

Caractéristiques principales

• sans unité de réglage de course
• Les pièces peuvent être chargées directement sur la table de travail grâce au guidage sur coussinets intégré.
• La capacité de charge est également améliorée par rapport aux modèles MY3A et MY3B.
• La forme ovale unique du piston permet de réduire la hauteur et la longueur, ainsi que d'agencer de manière pratique les passages de tuyauterie communs, le mécanisme d'amortissement et le mécanisme de positionnement.
• Cela a permis une miniaturisation et une réduction de poids considérables.
• Longueur totale (Z) réduite jusqu'à 104 mm. (Ø63).
• Hauteur totale (H) réduite jusqu'à 28 %. (Ø63).
• Poids total réduit jusqu'à 50 %. (Ø16)>/li><li>Option pour les filetages d'orifice de type Rc, G ou NPT. (Ø25 à Ø63)

Spécifications

• Alésage : ø16 mm
• Type de filetage : Rc : ø25, ø40, ø63/Filetage M : ø16
• Course : 100
• Unité de réglage de course : Gauche : sans unité ; Droite : sans unité
• Autoswitch : Sans Autoswitch
• Fil conducteur ou connecteur précâblé : 0,5 m (ou aucun en cas d'absence d'interrupteur)
• Nombre : 2 pièces (ou aucune en cas d'absence d'interrupteur)

Informations complémentaires

• Référence : MY3M16-100
• Délai de livraison (jours) : 6
• Quantité minimale de commande : 1
• Pays d'origine : CZ
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Fiche technique
• Modèle CAO
• Manuel d'utilisation
