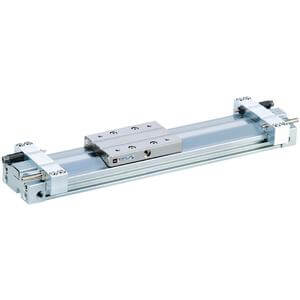

MY3A/B, vérin sans tige à accouplement mécanique, type de base, sans unité de réglage de course – MY3B16-2000

• La série de vérins sans tige à accouplement mécanique MY3 offre une grande fonctionnalité tout en réduisant la hauteur et la longueur. La forme de piston unique permet de réduire la hauteur et la longueur, ainsi que d’agencer efficacement les passages de tuyauterie communs, le mécanisme d’amortissement et le mécanisme de positionnement. Cela a permis une miniaturisation et une réduction du poids considérables.

Caractéristiques principales

• Sans unité de réglage de la course
• Type de base court (amortisseur en caoutchouc) et type de base standard (coussin d’air)
• Diamètres d’alésage disponibles : 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm et 63 mm
• Raccordement facile à un guidage externe.
• Montage vertical et latéral possible.
• Grande fonctionnalité avec une hauteur et une longueur réduites.

Caractéristiques techniques

• Modèle : B (type standard – coussin d’air)
• Diamètre d’alésage : 16 mm
• Filetage des orifices : Rc : ø25, ø40, ø50, ø63/filetage M : ø16
• Course : 2000
• Unité de réglage de la course : gauche : sans unité ; droite : sans unité
• Détecteur automatique : aucun détecteur
• Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de détecteur)
• Quantité : 2 pièces (ou aucune en l’absence de détecteur)

Informations complémentaires

• Référence : MY3B16-2000
• Quantité minimale de commande : 1
• Pays d’origine : ES
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Modèle CAO
• Manuel d’utilisation
