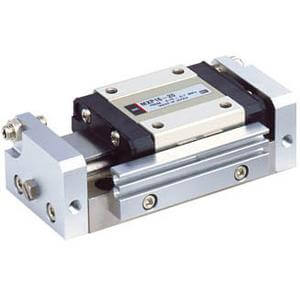

MXP, Table coulissante de haute précision (roulements à recirculation) – MXP6-5C

• Le MXP est idéal pour les applications nécessitant un mouvement de haute précision sur de courtes distances. Cette table à glissière de précision est dotée d'un guidage usiné avec des tolérances très serrées qui fonctionne conjointement avec des roulements à billes à recirculation de haute précision. Ce chariot est capable d'atteindre un parallélisme de 0,02 mm et une précision anti-rotation allant jusqu'à 0,03 degré. Deux des surfaces de montage permettent de maintenir les pièces avec une tolérance de +/-0,05 mm, ajoutée à celle de la pièce elle-même. La table contient deux pistons qui fonctionnent indépendamment pour assurer le mouvement de l'actionneur.

Caractéristiques principales

• Table à glissière pneumatique de précision
• Alésages : 6, 8, 10, 12, 16 (mm)
• Courses : de 5 mm à 30 mm selon la taille de l'alésage
• Avec butée caoutchouc, butée métallique ou amortisseur
• Variété de détecteurs avec différentes longueurs de câble

Spécifications

• Taille d'alésage : 6 mm
• Course : 5 mm
• Réglage : C (Butée métallique)
• Aimant : Aimant et rail
• Auto-détecteur : Sans détecteur
• Fil conducteur ou connecteur précâblé : 0,5 m (ou aucun en cas d'absence de détecteur)
• Nombre : 2 pièces (ou aucune en cas d'absence de détecteur)

Informations complémentaires

• Référence : MXP6-5C
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8479899790
