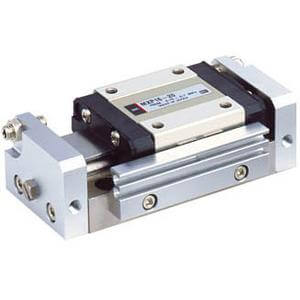

MXP, table coulissante de haute précision (avec roulements à recirculation) – MXP6-10

• Le MXP est idéal pour les applications nécessitant un déplacement de haute précision sur de courtes distances. La table à glissière de précision est dotée d’un guide usiné avec des tolérances très serrées, qui fonctionne avec des roulements à billes à recirculation de haute précision. Cette glissière peut atteindre un parallélisme de 0,02 mm et une précision antirotation de 0,03 degré. Deux des surfaces de montage permettent de maintenir la pièce avec une tolérance de +/-0,05 mm, à laquelle s’ajoute la tolérance de la pièce. La glissière contient deux pistons qui fonctionnent indépendamment pour assurer le déplacement de l’actionneur.

Caractéristiques principales

• Table à glissière pneumatique de précision
• Diamètres d’alésage : 6, 8, 10, 12, 16 (mm)
• Courses : de 5 mm à 30 mm selon le diamètre d’alésage
• Avec butée en caoutchouc ou métallique, ou amortisseur
• Différents types de commutateurs avec différentes longueurs de câble

Caractéristiques techniques

• Diamètre d’alésage : 6 mm
• Course : 10 mm
• Réglage : Butée en caoutchouc
• Aimant : Aimant et rail
• Commutateur automatique : Aucun commutateur
• Câble ou connecteur précâblé : 0,5 m (ou aucun en l’absence de commutateur)
• Nombre : 2 pièces (ou aucun en l’absence de commutateur)

Informations complémentaires

• Référence : MXP6-10
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Modèle CAO
