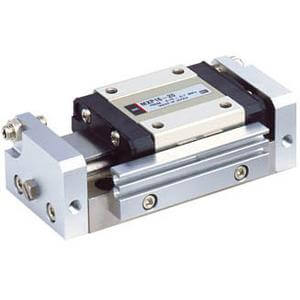

MXP, Table coulissante de haute précision (roulements à recirculation) – MXP16-20B

• Le MXP est idéal pour les applications nécessitant un mouvement de haute précision sur de courtes distances. Cette table à coulisse de précision est dotée d'un guide usiné avec des tolérances très serrées qui fonctionne conjointement avec des roulements à billes à recirculation de haute précision. Cette coulisse est capable d'atteindre un parallélisme de 0,02 mm et une précision anti-rotation aussi faible que 0,03 degrés. Deux des surfaces de montage permettent de maintenir la pièce à une tolérance de +/- 0,05 mm, en plus de la tolérance de la pièce elle-même. La coulisse contient deux pistons qui fonctionnent indépendamment pour assurer le mouvement de l'actionneur.

Caractéristiques principales

• Table à coulisse pneumatique de précision
• Alésages : 6, 8, 10, 12, 16 (mm)
• Courses : de 5 mm à 30 mm selon la taille de l'alésage
• Avec butée en caoutchouc, butée métallique ou amortisseur
• Variété de détecteurs avec différentes longueurs de fils

Spécifications

• Taille d'alésage : 16 mm
• Course : 20 mm
• Réglage : B (Amortisseur)
• Aimant : Aimant et rail
• Auto-interrupteur : Sans détecteur
• Fil ou connecteur précâblé : 0,5 m (ou aucun en l'absence de détecteur)
• Nombre : 2 pièces (ou aucune en l'absence de détecteur)

Informations complémentaires

• Référence : MXP16-20B
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d'origine : JP
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Modèle CAO
