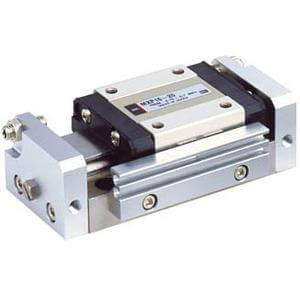

MXP, table coulissante de haute précision (paliers à recirculation) – MXP10-10C

• Le MXP est idéal pour les applications qui nécessitent un déplacement de haute précision sur une courte course. La table de guidage de précision est dotée d’un rail usiné avec des tolérances très serrées, qui fonctionne avec des roulements à billes recirculantes de grande précision. Ce coulisseau offre un parallélisme de 0,02 mm et une précision antirotation pouvant atteindre 0,03 degré. Deux des surfaces de montage permettent de maintenir la pièce avec une tolérance de ±0,05 mm, à laquelle s’ajoute la tolérance de la pièce. Le coulisseau contient deux pistons qui fonctionnent indépendamment pour assurer le déplacement de l’actionneur.

Caractéristiques principales

• Table de guidage pneumatique de précision
• Diamètres d’alésage : 6, 8, 10, 12, 16 (mm)
• Courses : de 5 mm à 30 mm selon le diamètre d’alésage
• Avec butée en caoutchouc ou en métal, ou amortisseur
• Variété de détecteurs avec différentes longueurs de câble

Caractéristiques techniques

• Diamètre d’alésage : 10 mm
• Course : 10 mm
• Réglage : C (butée métallique)
• Aimant : aimant et rail
• Détecteur automatique : aucun détecteur
• Câble ou connecteur pré-câblé : 0,5 m (ou aucun en l’absence de détecteur)
• Nombre : 2 pièces (ou aucun en l’absence de détecteur)

Informations complémentaires

• Référence : MXP10-10C
• Délai de livraison (jours) : 5
• Quantité minimale de commande : 1
• Pays d’origine : JP
• Code TARIC : 8479899790

Documents

• Catalogue (PDF)
• Modèle CAO
